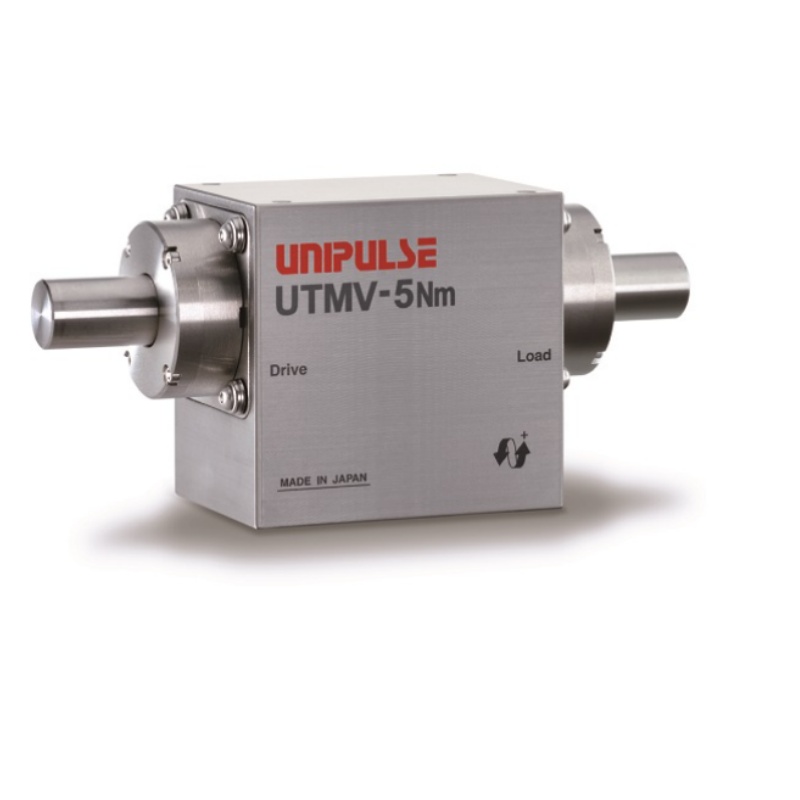

UTMV - 防滴・防锈型旋转扭矩传感器

‌一、防护设计与结构特性‌

1. ‌环境防护等级‌

• ‌IP65认证‌：氟橡胶旋转密封结构，有效防尘、防滴及防锈，适用于高湿度或油污环境‌。

• ‌非接触式传输‌：无线供电与信号输出，无物理接触磨损，长期免维护‌。

2. ‌机械配置选项‌

• 标准光滑轴（S型）：如UTMV-0.1Nm(S)，适配精密联轴器‌

• 键槽轴（K型）：如UTMV-10Nm(K)，增强传动稳定性‌

• ‌轴头类型‌：

• ‌材质强化‌：不锈钢外壳与轴体，抗腐蚀性提升‌。

‌二、核心性能参数‌

1. ‌测量能力‌

   参数	数值
   ‌量程范围‌	±0.1Nm ~ ±10Nm（分档覆盖）‌
   ‌分辨率‌	1/10000（满量程）‌
   ‌零点稳定性‌	极低漂移（未明确数值）‌
   ‌响应频率‌	1kHz（动态扭矩捕捉）‌
   ‌过载能力‌	500% FS瞬时耐受‌

2. ‌电气特性‌

• 模拟输出：±5V（标准）‌


• 数字接口：可选RS-485（需定制）‌

• ‌电源‌：DC 24V ±15%‌

• ‌输出信号‌：

• ‌转速支持‌：30,000 rpm（依量程调整）‌。

‌三、应用场景与限制‌

1. ‌适用领域‌

• ‌精密装配‌：半导体设备螺丝拧紧扭矩监控（依赖±0.1Nm高分辨率）‌

• ‌工业现场‌：发动机/电机测试（防护设计适应油污环境）‌

• ‌流体机械‌：泵机功率分析（耐潮湿特性）‌

2. ‌使用限制‌

• 不适用于冲击负载场景（如气动扳手）‌

• 大扭矩需求（＞10Nm）需切换至UTMⅢ系列‌
