UTMⅢ(R)(H) - 旋转扭矩传感器
产品型号:UTMⅢ(R)(H)
产品品牌:UNIPLUS
产品简介: 1转输出3600个脉冲(R)* 可测试角度和扭矩关系 *360~1080脉冲(H) ●测量范围:0.05 ~ 500 N m ●光学式编码器 最大可测量转速5000 rpm(R)、25000 rpm(H)

UTMⅢ(R)(H) - 旋转扭矩传感器

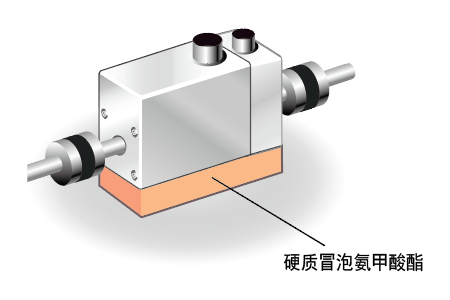

安装方法

请固定主机,使之不会随旋转方向而转动。


测量范围

              覆盖 ‌0.05 Nm~10,000 Nm‌,共17种规格,细分型号包括:

    • 超小量程:0.05 Nm、0.1 Nm、0.2 Nm、0.5 Nm、1 Nm、2 Nm、5 Nm、10 Nm

    • 中等量程:20 Nm、50 Nm、100 Nm、200 Nm、500 Nm

    • 大量程:1,000 Nm、2,000 Nm、5,000 Nm、10,000 Nm‌

  1. 精度与响应性

    • 非线性精度:‌±0.03% FS‌(满量程)‌;

    • 模拟带宽:‌5 kHz‌(采样频率20 kHz),响应速度为前代UTMⅡ的5倍‌

  2. 转速性能

    • 基础版:‌5,000 rpm‌(旋转编码器选件,3,600 ppr)‌;

    • 高速选件:‌25,000 rpm‌(旋转脉冲360~1,080 ppr),其中0.05~10 Nm规格可扩展至‌40,000 rpm‌‌

    • 支持转速上限:

  3. 机械特性

    • 允许过载:‌500% FS‌‌;

    • 抗干扰能力:大幅降低径向力、轴向力对扭矩精度的影响‌


二、功能配置

  1. 输出方式

    • 扭矩值可选 ‌±10V模拟输出‌ 或 ‌RS-485数字通信‌‌;

    • 支持转速脉冲信号输出(用于实时监测转速)‌。

  2. 特殊功能

    • 扭矩归零‌:通过外部信号输入实现瞬时归零‌;

    • 高速编码器选件‌:脉冲分辨率360~1,080 ppr,适配10,000 Nm量程(2,880 ppr)‌。

  3. 供电与功耗

    • 电源:‌DC 24 V‌‌;

    • 功耗:≤100 mA(UTMⅡ系列参考值)‌。


三、物理参数

  1. 尺寸设计

    • 0.05~2 Nm:54×50×40 mm(轴径5~8 mm);

    • 5~10 Nm:57×55×40 mm(轴径12 mm)‌。

    • 小型轻量化设计,典型外壳尺寸(以UTMⅡ为参考):

  2. 安装适应性

    • 可选键槽或联轴器接口,减少轴心误差对测量的干扰‌
