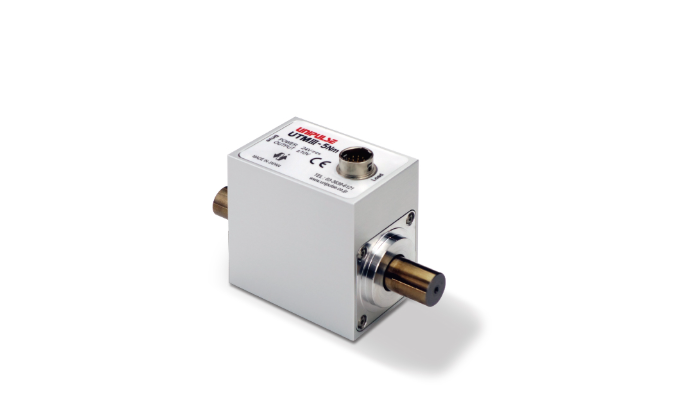

日本UNIPLUS 优尼帕斯UTM扭矩传感器
产品型号:UTMⅢ
产品品牌:UNIPLUS
产品简介: 与UTMⅡ相比,大幅降低了径向力、轴向力以及高速旋转时对精度的影响 可支持40000 rpm(0.05 ~ 10 N m) 0.05 ~ 10000 N m 17种规格 模拟频宽5 kHz(采样频率20 kHz)的响应性能 允许过载500% 扭矩输出±10 V RS-485通讯数字信号输出 可将轴变更为中空轴(0.5 ~ 10 N m) 不需要更换扭矩传感器!可测量两个量程进行切换。(选件) ・2 N m ←→ 0.1 N m ・5 N m ←→ 0.25 N m ・10 N m ←→ 0.5 N m 可通过外部信号数字归零 旋转信号脉冲输出(1转输出4个脉冲)   可支持60脉冲/旋转(0.05 ~ 10 N m)

日本UNIPLUS 优尼帕斯UTM扭矩传感器


大幅减小了径向力和轴向力对扭矩有效精度的影响。

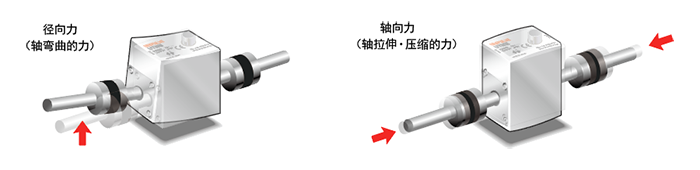

■ 为扭矩传感器会受到扭矩以外的力呢?

在测量扭矩连接轴时,无论如何都会发生下图所示的轴心误差。
联轴器是一种可以吸收这种不对中引起的径向力和轴向力的产品,
但是它又不能完全吸收,还是会影响扭矩检测。

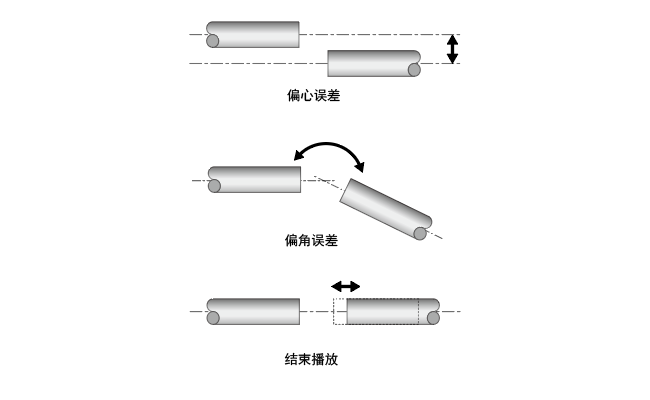

< 轴安装时的主要误差 >


■ 实验数据

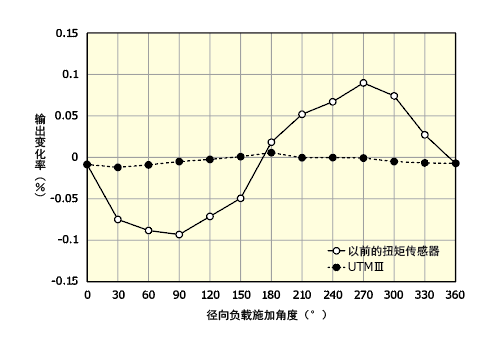

上图表示固定额定扭矩2 N m的扭矩传感器一侧的轴端,在轴的另一侧的轴端通过轴承负载7 N的径向负载时的输出变化。
输出随旋转角度而变化。
与以往的扭矩传感器约0.1%的输出变化相对,UTMⅢ为0.01%以下的变化。
