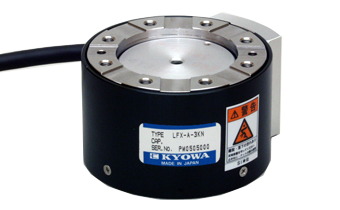

kyowa共和电业LFX-A 带放大器的小型6分力传感器
产品型号：LFX-A
产品品牌：日本kyowa共和电业
产品简介：
可同时测量直交3轴方向的动作力（Fx、Fy、Fz）与各轴周围的力矩（Mx、My、Mz）, 带中线配线空, 内置放大器的的6分力传感器。额定容量：1, 3kN，直径：66mm非线性：±0.5%RO或以内
kyowa共和电业LFX-A 带放大器的小型6分力传感器
kyowa共和电业LFX-A 带放大器的小型6分力传感器
可同时测量直交3轴方向的动作力（Fx、Fy、Fz）与各轴周围的力矩（Mx、My、Mz）, 带中线配线空, 内置放大器的的6分力传感器。额定容量：1, 3kN，直径：66mm非线性：±0.5%RO或以内
规格
性能
| 额定容量 | Fx : ±1 kN Fy : ±1 kN Fz : ±1 kN Mx : ±40N･m My : ±40N･m Mz : ±25N･m |
|---|---|
| 非线性 | ±0.5%RO或以内 |
| 滞后 | ±0.5%RO或以内 |
| 干扰度 | ±1.5％RO（按照附件的干涉补正系数补正后） ※6分力的输出电压需要使用干涉补正系数进行补正。1分力的输出关系到其他分力的输出。 |
| 额定输出 | 〔以无载荷输出为中心〕±约1500mV（干涉补正后） |
环境特性
| 允许使用温度范围 | -10～70℃(无结露现象) |
|---|---|
| 温度补偿范围 | 0～60℃(无结露现象) |
| 零点温度影响 | ±0.05%RO/℃或以内 |
| 输出温度影响 | ±0.05%/℃或以内 |
电气特性
| 无载荷输出 | 2500mV中心 |
|---|---|
| 放大器的截止频率 | 500Hz（截止频率的振幅比3±1dB） |
| 电源 | 电压 : DC5V±10% 消耗电流 : 160mA或以下 |
| 电缆 | 0.08mm2 16对双绞屏蔽线乙烯树脂, 电缆长约为55cm, 外径φ6.6mm, 前端裸线(仅9芯) (屏蔽线没有与主机连接) ●配线 信号名称 导线颜色 标记 Fx---------------橙----------------红 Fy---------------灰----------------红 Fz---------------白----------------红 Mx--------------橙----------------黒 My--------------灰----------------黒 Mz--------------白----------------黒 COM-----------蓝 DC+5V--------红 DC0V----------黒 屏蔽线 |
机械特性
| 安全过载 | 150% |
|---|---|
| 外装 | 主机 : 铝金属质地 罩壳 : 黑色耐热绝缘性铝 电缆支架 : 无色耐热绝缘性铝 |
| 重量 | 约210g (不含电缆) |
| 保护等级 | IP40 (IEC 60529) |
| 其他 | 额定输出、非线性、滞后、干涉度均为在力矩中心施加载荷时的校准值。 *为了安装状态下的6个分力都达到±1500mV的额定输出，安装过程中的紧固影响和由安装带来的负载产生的零点漂移应在±200mV以内。 |
|---|
