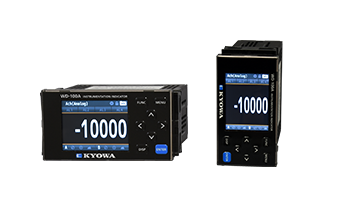

kyowa上海共和电业WD-100A 电压输出型传感器用显示器
产品型号：WD-100A
产品品牌：日本kyowa共和电业
产品简介：
2.4寸全彩液晶显示，2个测量通道（模拟、脉冲各一个） 采样速度 最高100次/秒（电压、电流，传感器电源DC 12 V、24 V，仅一台即可显示电压、电流与脉冲
kyowa上海共和电业WD-100A 电压输出型传感器用显示器
kyowa上海共和电业WD-100A 电压输出型传感器用显示器
2.4寸全彩液晶显示，2个测量通道（模拟、脉冲各一个） 采样速度 100次/秒（电压、电流，传感器电源DC 12 V、24 V）
规格
基本规格
| 测量通道 | 2通道 |
|---|---|
| 显示部 | 2.4寸 TFT液晶显示器 Ach测量结果，Bch测量结果，运算结果 Ach及Bch测量结果 Ach或Bch测量结果与运算结果 |
| 超量程警告 | 超过显示范围时，显示为OVER或-OVER |
| 外部控制 | 任意选择下列功能中的5种，分配给控制端子 ①重置比较功能 ②重置加算功能 ③禁止测量功能：禁止测量A/B/A&B ④保持当前值功能：保持当前值A/B/A&B ⑤保持值功能：保持值A/B/A&B ⑥保持小值功能：保持小值A/B/A&B ⑦数字归零功能 ⑧切换模式功能：切换1/2/3模式 ⑨切换画面功能 ⑩保持趋势功能 下面的功能仅为快捷功能： ⑪比较设定总览功能 |
| 使用温湿度范围 | -5～50℃ 35～85％（无结露现象） |
| 保存温湿度范围 | -10～70℃ 60％或以下 |
| 电源 | DC 24～48 V±10% |
| 消耗功率 | DC 24 V时：6 W max DC 48 V时：6.5 W max |
| 传感器电源 | DC 12 V±10% 100 mA max DC 24 V±10% 50 mA max ※选择2通道输入时的允许电流是指Ach与Bch合计为上述电流。 ※DC 12 V与DC 24 V组合使用时为1.2 W max。 |
| 外形尺寸 | 96 mm（W）×52 mm（H）×145 mm（D） |
| 重量 | 约350 g |
| 耐电压 | 电源端子－输入／外部控制／比较输出／各种输出端子之间 AC 1500 V 1分钟 输入端子－外部控制／比较输出／各种输出端子之间 AC 1500 V 1分钟 外壳－各端子之间 AC 3000 V 1分钟 |
| 绝缘电阻 | 上述端子间DC 500 V， 100 MΩ或以上 |
| 抗振性 | 10～55 Hz 单向振幅0.15 mm X，Y，Z方向 30 分钟 |

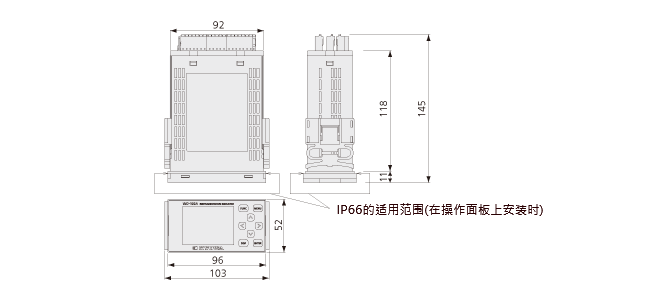

| 保护构造 | IP66（在操作面板上安装时，适用范围请参照外观尺寸图） |
| 设置场所 | 室内 |
| 适用EN规格 | EN 61326-1（EMS：工业设置／EMI：Class A） 「配线长度在30 m或以下时适用」 EN IEC 63000 |
| 外壳材料 | 聚碳酸酯（PC）黑色 UL94V-0 |
输入规格
Ach 模拟输入
| 测量量程 | 测量范围：±5 V 输入电阻：约1 MΩ 允许输入：±100 V 准确度：±(0.05％ of FS + 1 digit) 测量范围：0～5 V 输入电阻：约1 MΩ 允许输入：±100 V 准确度：±(0.05％ of FS + 1 digit) 测量范围：1～5 V 输入电阻：约1 MΩ 允许输入：±100 V 准确度：±(0.05％ of FS + 1 digit) 测量范围：±10 V 输入电阻：约1 MΩ 允许输入：±100 V 准确度：±(0.05％ of FS + 1 digit) 测量范围：0～10 V 输入电阻：约1 MΩ 允许输入：±100 V 准确度：±(0.05％ of FS + 1 digit) 测量范围：0～20 mA 输入电阻：约10 Ω 允许输入：±50 mA 准确度：±(0.05％ of FS + 1 digit) 测量范围：4～20 mA 输入电阻：约10 Ω 允许输入：±50 mA 准确度：±(0.05％ of FS + 1 digit) 测量范围：±20 mA 入力抵抗：約10 Ω 允许输入：±50 mA 准确度：±(0.05％ of FS + 1 digit) ※在各量程中的±10%FS范围内，仍可测量。（±10%FS时，做内部极限处理。） 此外，双极输入设定时的满量程仅看“±”后的数值， 例如±10 V输入时，到±11 V做极限处理。（20 V不在范围内。） 同理，±10 V输入时的准确度也是指在单侧FS范围内， 准确度按5 mV（0.05%）±1 digit 计算。 |
|---|---|
| 变换方式 | ⊿∑变换方式 |
| 输入信号 | 单端信号 |
| 采样速度 | 100 次/秒 |
| 显示更新速度 | 100 ms |
| 零显示 | 强制归零 |
| 小数点 | 可任意设定 |
| 显示范围 | -99999～99999 |
Bch 脉冲输入
| 频率范围 | 0.01 Hz～250 kHz |
|---|---|
| 输入信号 | 集电极开路（NPN/PNP）、电压脉冲、图腾柱输出（互补输入）、交流脉冲、接近传感器 |
| 输入方法 | 单相脉冲 |
| 输入电平 | 集电极开路 上拉至12 V或24 V 逻辑 L电平：1.0 V或以下 H电平：3.9～30 V （允许电压 ±50 V） 零交叉 AC 60 mV～40 V （允许电压 70 V） ※跨越0 V的交流信号 |
| 输入电阻 | 集电极开路 约10 kΩ时，上拉至12 V（传感器电源12 V时） 约25 kΩ时，上拉至24 V（传感器电源24 V时） 约10 kΩ时下拉至GND 逻辑/零交叉 约10 kΩ时，下拉至GND 2线式 约900 Ω时，下拉至GND |
| 输入脉冲幅度 | 1.8 μs或以上 （L电平、H电平同） |
| 测量方式 | 周期运算方式 |
| 采样速度 | 10 ms（运算周期） |
| 显示更新速度 | 100 ms |
| （显示） | 显示范围 : 0～999999 零显示 : 强制归零 小数点 : 可任意设定 显示单位时间 : 可任意选择秒、分钟、小时 准确度 : ±（20 ppm rdg +1 digit） @23±5℃ |
| （加算显示） | 显示范围 : -999999～999999 零显示 : 强制归零 小数点 : 可任意设定 重置加算值 : 通过外部控制，将加算值重置为加算初始值。 准确度 : ±0 （缩放为「1」时） |
输出规格
比较输出
| 集电极开路 | 额定输出：灌电流50 mA max |
|---|---|
| 输出 | 施加电压：30 V max 输出饱和电压：50 mA时 1.2 V或以下 输出数量：晶体管输入×4 |
| 控制方式 | 微电脑计算方式 |
| 设定判定值 | 脉冲输入：-999999～999999 |
| 范围 | 模拟输入： -99999～99999 |
| 滞后 | 每个判定值可设置为1～999999 digit的范围内 |
| 比较动作 | 由采样速度（运算周期）而定 |
| 设定条件 | 可对AL1～AL4各自设置比较条件 ●电平判定模式 超出判定范围时开启警报（超过时警报） 低于判定范围时开启警报（不足时警报） 超过时警报（判定上限） 比较条件 判定結果 显示值＞AL1判定值 AL1 显示值＞AL2判定值 AL2 显示值＞AL3判定值 AL3 显示值＞AL4判定值 AL4 不足时警报（判定下限） 比较条件 判定結果 AL1判定值＞显示值 AL1 AL2判定值＞显示值 AL2 AL3判定值＞显示值 AL3 AL4判定值＞显示值 AL4 ●区域判定模式 在区域上下限判定值内开启警报（区域内） 在区域上下限判定值外开启警报（区域外） 区域内警报 比较条件 判定結果 AL1区域上限值≧显示值≧AL1区域下限值 AL1 AL2区域上限值≧显示值≧AL2区域下限值 AL2 AL3区域上限值≧显示值≧AL3区域下限值 AL3 AL4区域上限値≧显示值≧AL4区域下限值 AL4 区域外警报 比较条件 判定結果 显示值＞AL1区域上限值 或 AL1区域下限值＞显示值 AL1 显示值＞AL2区域上限值 或 AL2区域下限值＞显示值 AL2 显示值＞AL3区域上限值 或 AL3区域下限值＞显示值 AL3 显示值＞AL4区域上限值 或 AL4区域下限值＞显示值 AL4 |
| 存储比较条件 | 8阶记忆 |
脉冲输出
| 与Bch（脉冲输入）的加算同步的输出功能，每输入１个脉冲，就输出１个脉冲。 | |
| 种类 | NPN集电极开路脉冲输出 |
| 额定 | DC 30 V 20 mA max |
| 输出范围 | 频率400 Hz ※脉冲开启幅度小可设定为1 ms |
模拟输出
| 变换方式 | DA变换方式 |
|---|---|
| 分辨率 | 相当于13-bit |
| 缩放 | 数字缩放 |
| 输出对象 | 任意设定模拟输出对象的显示内容 |
| 响应速度 | 25 ms或以下 （0→90%响应） |
| 按类型划分的规格 | 输出类型：0～10 V 负载电阻：2 kΩ或以上 准确度：±（0.1％ of FS） （23±5℃ 35～85%） 纹波：±50 mVp-p 输出类型：-10～10 V 负载电阻：2 kΩ或以上 准确度：±（0.1％ of FS） （23±5℃ 35～85%） 纹波：±50 mVp-p 输出类型：1～5 V 负载电阻：2 kΩ或以上 准确度：±（0.1％ of FS） （23±5℃ 35～85%） 纹波：±50 mVp-p 输出类型：0～20 mA 负载电阻：550 Ω或以下 准确度：±（0.1％ of FS） （23±5℃ 35～85%） 纹波：±25 mVp-p 负载电阻250 Ω，输出20 mA时 输出类型：4～20 mA 负载电阻：550 Ω或以下 准确度：±（0.1％ of FS） （23±5℃ 35～85%） 纹波：±25 mVp-p 负载电阻250 Ω，输出20 mA时 |
| 选购件 | DC24V用AC适配器 UNI324-2410-CT 电源电缆 UNI324-2410-CV-CT 电源24V输出电缆前端裸线 TE-57CV-24V 电源24V输出电缆BNC TE-57CV-24V-BNC |
|---|
