REGAL JOINT日本进口软管接头 Kantouch JH

产品型号：Kantouch JH

产品品牌：日本RGL JOINT

产品简介：上市以来累计销售480万支，成为20年的长销软管接头无镉产品是符合 RoHS 标准的无镉（BsBM）产品，镉含量在 75ppm 以下。） ■ 我们还提供“密封（氟橡胶基密封材料应用或密封胶带）”服务，可减少工作时间。密封带通常缠绕在螺纹上以防止螺纹泄漏在我们的“密封过程”中，我们不做这项工作，而是在螺钉本身上涂上密封材料，使其具有密封功能

产品介绍.

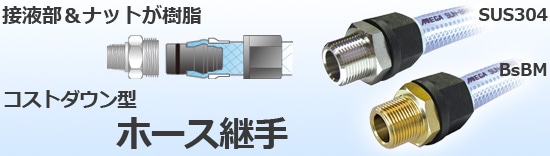

REGAL JOINT日本进口软管接头 Kantouch JH

上市以来累计销售480万支，成为20年的长销软管接头无镉产品是符合 RoHS 标准的无镉（BsBM）产品，镉含量在 75ppm 以下。） ■ 我们还提供“密封（氟橡胶基密封材料应用或密封胶带）”服务，可减少工作时间。密封带通常缠绕在螺纹上以防止螺纹泄漏在我们的“密封过程”中，我们不做这项工作，而是在螺钉本身上涂上密封材料，使其具有密封功能

规格
工作压力	1兆帕*
拉力	400 N 以上（40 kg 以上）

*请在所用胶管的工作压力范围内使用。

MAGA Sunbrae 软管规格变更通知 (2015.7)
MAGA Sunbrae 软管规格变更通知 (2017.4)

尺寸图	产品名称	材料
	①本体	SUS304/BsBM(C3604)/ 无镉BsBM(C3604CdL)
	②螺母	聚酰胺
	③屈曲	聚缩醛
	④插套	聚酰胺
	⑤ O型圈	氯丁橡胶（可选：氟橡胶）

　*无镉型在外部有一个用于识别的阶梯形主体。
　*尺寸与上述相同。

尺寸表
模型	(不锈钢,BsBM)		（无镉）		R。	L.	升	φd	适用胶管内径×外径	A	b	O型圈
模型	计算机辅助设计	PDF	计算机辅助设计	PDF	R。	L.	升	φd	适用胶管内径×外径	A	b	O型圈
JH6-1/4					1/4	45.3	41.5	5.0	φ6×11	21	24.3	P6
JH6-3/8					3/8	47.3	43.5	5.0	φ6×11	21	24.3	P6
JH8-1/4					1/4	44.7	40.8	7.0	φ8×13.5	22	25.4	P9
JH8-3/8					3/8	46.7	42.8	7.0	φ8×13.5	22	25.4	P9
JH9-1/4					1/4	46.4	42.4	7.0	φ9×15	24	27.7	P9
JH9-3/8					3/8	48.4	44.4	7.0	φ9×15	24	27.7	P9
JH10-1/4					1/4	46.4	42.4	8.0	φ10×16	24	27.7	P10
JH10-3/8					3/8	48.4	44.4	8.0	φ10×16	24	27.7	P10
JH10-1/2					1/2	50.4	46.4	8.0	φ10×16	24	27.7	P10
JH12-1/4 *1					1/4	46.3	42.4	8.0	φ12×18	26	30.0	P11
JH12-3/8 *1					3/8	48.3	44.4	10.0	φ12×18	26	30.0	P11
JH12-1/2 *1					1/2	50.3	46.4	10.0	φ12×18	26	30.0	P11
JH15-1/4					1/4	47.7	43.8	8.0	φ15×22	30	34.6	P16
JH15-3/8					3/8	49.7	45.8	10.0	φ15×22	30	34.6	P16
JH15-1/2					1/2	51.7	47.8	14.0	φ15×22	30	34.6	P16
JH15-3/4					3/4	53.7	49.8	14.0	φ15×22	30	34.6	P16
JH19-1/2					1/2	59.8	54.3	14.0	φ19×26	35	40.5	P20
JH19-3/4					3/4	63.8	58.3	17.0	φ19×26	35	40.5	P20
JH19-1					1个	64.8	59.3	17.0	φ19×26	35	40.5	P20

*1 JH12冲压设备变更信息（2023.4）

质量（克）
模型	不锈钢	BsBM更多	模型	不锈钢	BsBM更多
JH6-1/4	52	56	JH15-1/4	73	78
JH6-3/8	62	66	JH15-3/8	78	84
JH8-1/4	48岁	52	JH15-1/2	82	86
JH8-3/8	58	60	JH15-3/4	112	117
JH9-1/4	59	62	JH19-1/2	120	128
JH9-3/8	68	73	JH19-3/4	140	150
JH10-3/8	64	68	JH19-1	188	200
JH10-1/2	79	83
