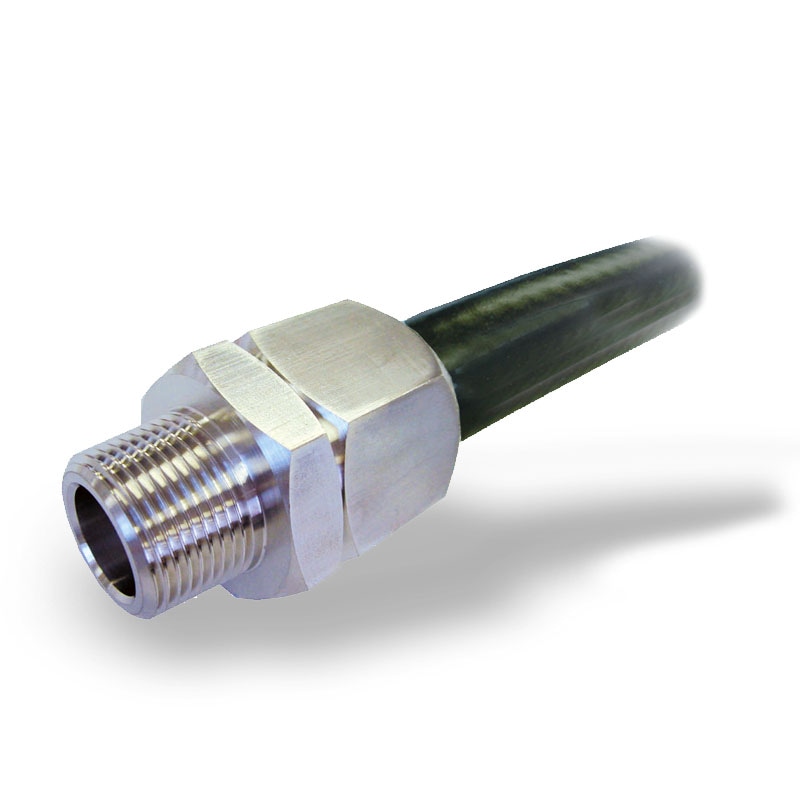

RGL JOINT日本进口WS软管接头中低压胶管接头
产品型号：WS
产品品牌：日本RGL JOINT
产品简介：
WS 软管接头,中低压胶管接头・中低压胶管用。当您想为管道提供灵活性时的理想选择。
适用流体包括工业用水、一般液压油、润滑油和燃料油。我们还提供 可以减少工时的“密封工程（氟橡胶基密封材料应用或密封胶带）”服务。密封带通常缠绕在螺纹上以防止螺纹泄漏在我们的“密封过程”中，我们不做这项工作，而是在螺钉本身上涂上密封材料，使其具有密封功能。
RGL JOINT日本进口WS软管接头中低压胶管接头
WS 软管接头,中低压胶管接头・中低压胶管用。当您想为管道提供灵活性时的理想选择。适用流体包括工业用水、一般液压油、润滑油和燃料油。我们还提供 可以减少工时的“密封工程（氟橡胶基密封材料应用或密封胶带）”服务。密封带通常缠绕在螺纹上以防止螺纹泄漏在我们的“密封过程”中，我们不做这项工作，而是在螺钉本身上涂上密封材料，使其具有密封功能。
| 尺寸图 | 产品名称 | 材料 |
 | ①本体 | SUS304 |
| ②螺母 | SUS304 | |
| ③屈曲 | SUS304 | |
| ④插套 | SUS304 | |
| ⑤ O型圈 | 氯丁橡胶 （选项：氟橡胶） |
| 维度表 | |||||||||||||
| 模型 | R。 | 一 （毫米） | b (毫米) | φd (毫米) | 长 （毫米） | 长 （毫米） | O型圈 公称直径 | 计算机辅助设计 | |||||
| WSL04-1/4S | 1/4 | 21 | (24.3) | φ5 | 45.9 | 41.5 | P6 | 下载 | |||||
| WSL06-3/8S | 3/8 | 24 | (27.7) | φ7 | 48.5 | 44.4 | P9 | ||||||
| WSL08-1/2S | 1/2 | 26 | (30) | φ10 | 49.7 | 46.4 | P11 | ||||||
| WSL12-3/4S | 3/4 | 38 | (43.9) | φ17 | 63.0 | 58.5 | P20 | ||||||
| 适用WS胶管（中低压胶管） | ||||
| 模型 | 内径 （毫米） | 外径 （毫米） | 小弯曲 半径（mm） | 质量 （克/米） |
| WS18Z-04 | 6.3 | 12.7 | 76 | 120 |
| WS18Z-06 | 9.5 | 15.9 | 76 | 160 |
| WS18Z-08 | 12.7 | 19.8 | 127 | 220 |
WS18Z-12 | 19.0 | 26.2 | 178 | 340 |
