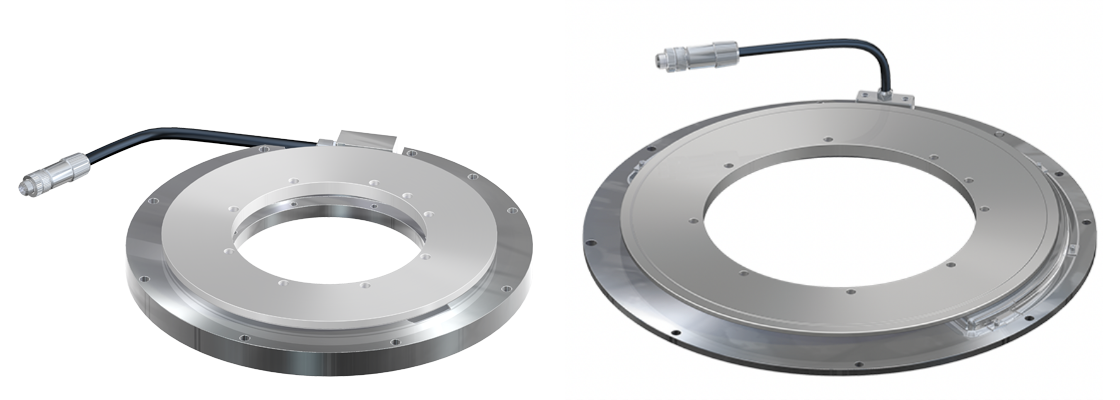

日本RS97-1024EGZ索尼位移传感器
产品型号：RS97-1024EGZ
产品品牌：日本索尼magnescale
产品简介：
抗冷凝和油污磁性检测系统可在恶劣环境中使用使用两个高精度头可最大限度地减少型芯跳动的影响易于使用的大直径大通孔允许管道和布线穿过无需中继放大器可直接连接各公司控制器
日本RS97-1024EGZ索尼位移传感器
日本RS97-1024EGZ索尼位移传感器
抗冷凝和油污磁性检测系统可在恶劣环境中使用使用两个高精度头可限度地减少型芯跳动的影响易于使用的大直径大通孔允许管道和布线穿过无需中继放大器可直接连接各公司控制器
| 主要规格 | |||
|---|---|---|---|
内容如有更改，恕不另行通知。 | |||
| 类型名称 | RS97-1024EGA | RS97-1024EGD | RS97-1024EGZ |
| 输出波数 | 1,024 波/转 | ||
| 通孔直径 | Φ96mm | ||
| 准确度（在 20°C 时） | ±2.5 秒 | ||
| 输出信号 | 串行双向信号 符合 EIA-485 标准 | 符合 DRIVE-CLiQ 标准 | |
| 兼容控制器 | 发那科公司 | 三菱电机公司 | 西门子股份公司 |
| 解决 | 23 位（8,388,608 脉冲/转） | ||
| 响应速度 | 5,000 分钟-1 | ||
| 功能安全 | 有关功能安全的信息， 请联系每个控制器制造商。 | EN ISO13849-1:2008 Cat.3 EN62061:2005 / IEC61508:2010 EN61800-5-2:2007 | |
| 遵守法律法规 | FCC 第 15 部分 B 子部分 A 类 ICES-003 A 类数字设备 EN55011 Gp1 A 类，EN61000-6-2 | ||
| 工作温度限制 | 0 至 +60°C | ||
| 储存温度范围 | -10 至 +60°C | ||
| 耐振性 | 150m/s2 （ 50Hz 至 2kHz） | ||
| 耐冲击性 | 1,000 米/秒（ 11 毫秒） | ||
| 防护等级 | IP65 | ||
| 电源电压范围 | 直流 +4.75 至 +5.25V | 直流 +17 至 +30.8V | |
| 功耗 | 1.25 W 或更少（4.75 V 时） 1.2 W 或更少（5.25 V 时） | 2.3 W 或更少（17 V 时） 3.1 W 或更少（30.8 V 时） | |
| 目前的消费 | 240 mA（5 V 时） （连接控制器） | 120 mA（24 V 时） （连接控制器） | |
| 输出接头 | 日本航空电子工业株式会社 JN1HS10PL4S | 菲尼克斯电气 SACC-M12MS-8Q H | |
| 转动惯量 | 9×10 -4 kg· m2以下 | ||
| 大量的 | 约2kg（转子：0.2kg/定子：1.7kg）以下 | ||
| 适用电缆 （ 无中继连接器型） 电缆长度 | CH23-***NPFA 30m | CH23-***NPMA 30m | CH22-***NSFY 30m |
| 兼容电缆 （ 带中继连接器的类型） 电缆长度 | CH23-***NPKA + CH23-***NPFA 30m | CH23-***NPKA + CH23-***NPMA 30m | CH22-***NSFF + CH22-***NSFY 30m |
| 主要规格 | |||
|---|---|---|---|
内容如有更改，恕不另行通知。 | |||
| 类型名称 | RS97-1024NGA | RS97-1024NGZ | |
| 输出波数 | 1,024 波/转 | ||
| 通孔直径 | Φ180mm | ||
| 准确度（在 20°C 时） | ±2.5 秒 | ||
| 输出信号 | 串行双向信号 符合 EIA-485 标准 | 符合 DRIVE-CLiQ 标准 | |
| 兼容控制器 | 发那科公司 | 西门子股份公司 | |
| 解决 | 23 位（8,388,608 脉冲/转） | ||
| 响应速度 | 5,000 分钟-1 | ||
| 功能安全 | 有关功能安全的信息，请联系 每个控制器制造商。 | EN ISO13849-1:2008 Cat.3 EN62061:2005 / IEC61508:2010 EN61800-5-2:2007 | |
| 遵守法律法规 | FCC 第 15 部分 B 子部分 A 类 ICES-003 A 类数字设备 EN55011 Gp1 A 类，EN61000-6-2 | ||
| 工作温度限制 | 0 至 +60°C | ||
| 储存温度范围 | -10 至 +60°C | ||
| 耐振性 | 150m/s2 （ 50Hz 至 2kHz） | ||
| 耐冲击性 | 1,000 米/秒（ 11 毫秒） | ||
| 防护等级 | IP65 | ||
| 电源电压范围 | +4.75 至 +5.25 VDC | +17 至 +30.8 VDC | |
| 功耗 | 1.35 W 或更少（4.75 V 时） 1.3 W 或更少（5.25 V 时） | 2.5 W 或更少（17 V 时） 3.2 W 或更少（30.8 V 时） | |
| 目前的消费 | 260mA（5 V 时） （连接控制器） | 120 mA（24 V 时） （连接控制器） | |
| 输出接头 | 日本航空电子工业株式会社 JN1HS10PL2 | 菲尼克斯电气 SACC-M12MS-8Q H | |
| 转动惯量 | 8.8×10-3 kg · m2以下 | ||
| 大量的 | 约 3.4 kg（转子：0.6 kg / 定子：2.8 kg）以下 | ||
| 适用电缆 （ 无中继连接器型） 电缆长度 | CH23-***NPFA 30m | CH22-***NSFY 30m | |
| 适用电缆 （ 中继连接器型） 电缆长度 | CH23-***NPKA + CH23-***NPFA 30m | CH22-***NSFF + CH22-***NSFY | |
