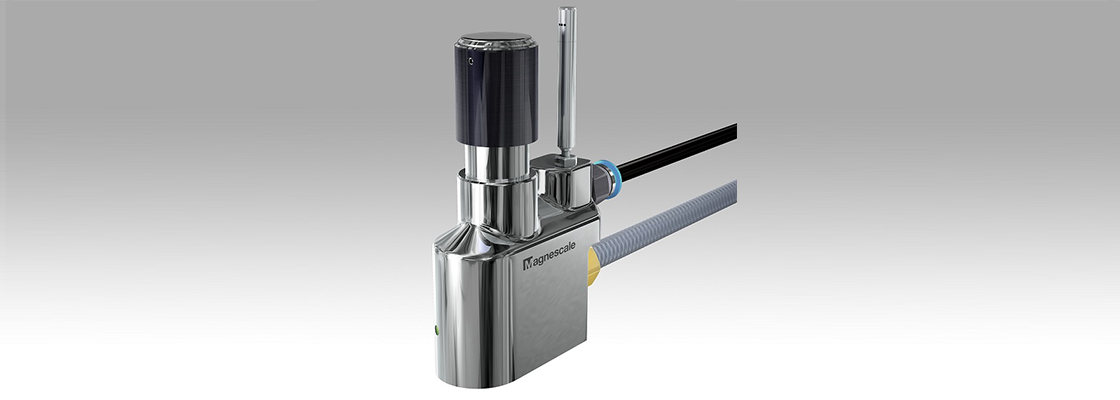

Magnescale日本TS41L2索尼长度测量
产品型号：TS41L2
产品品牌：日本索尼magnescale
产品简介：
刀具长度测量和刀具破损检测安装在数控机床上并测量刀具长度，检测刀具磨损、热位移、切削刃的崩刃和破损，防止出现次品，实现了1 µm 或更小的高重复精度，IP67 的耐环境除了主体的防水结构外，我们还新开发了一种利用空气抬起测量表面的机构。避免冷却液和切屑引起的故障，500万次超长寿命，检测器采用高可靠的非接触磁检测方式。确保长期可靠性，无磨损或劣化0.6±0.2N 的低测量力，低测量力可以使用小直径工具。配备超程信号
当工具意外下降超过测量点时，输出超程信号以防止损坏。
Magnescale日本TS41L2索尼长度测量
Magnescale日本TS41L2索尼长度测量
刀具长度测量和刀具破损检测安装在数控机床上并测量刀具长度，检测刀具磨损、热位移、切削刃的崩刃和破损，防止出现次品，实现了1 µm 或更小的高重复精度，IP67 的耐环境除了主体的防水结构外，我们还新开发了一种利用空气抬起测量表面的机构。避免冷却液和切屑引起的故障，500万次超长寿命，检测器采用高可靠的非接触磁检测方式。确保长期可靠性，无磨损或劣化0.6±0.2N 的低测量力，低测量力可以使用小直径工具。配备超程信号当工具意外下降超过测量点时，输出超程信号以防止损坏。
| 主要规格 | ||||
|---|---|---|---|---|
*1 根据我们的评估方法 内容如有更改，恕不另行通知。 | ||||
| 类型名称 | TS40L2 | TS41L2 | TS42L2 | |
| 活动长度 | 10.5±0.5mm | |||
| 原点位置 | 1.0±0.5mm | |||
| 零点重复性（20°C 时） | 1 微米或更小 | |||
| 位置检测速度 | 5 至 3,000 毫米/分钟 | |||
| 滑动次数*1 | 500万次 | |||
| 防护等级 | IP67（仅限主机） | |||
| 测量力（在 20°C，原点位置） | 0.6±0.2N | |||
| 能量消耗 | 0.5W | |||
| 浪涌电流 | 0.5A以下（电源上升时间：10ms） | |||
| 输出规格 | 晶体管输出（光电耦合器隔离） 输出与COM之间 MAX200V 0.5mA至0.1A | |||
| OT位置 （超程） | 距原点位置 5.0±0.5 mm | |||
| 工作电压范围 | DC12-24V | |||
| 气管位置 | 正确的 | 期间~ | 左边 | |
| 工作温度限制 | 0 至 +50°C（无冷凝） | |||
| 储存温度范围 | -15 至 +65°C（90% RH 或更低） | |||
