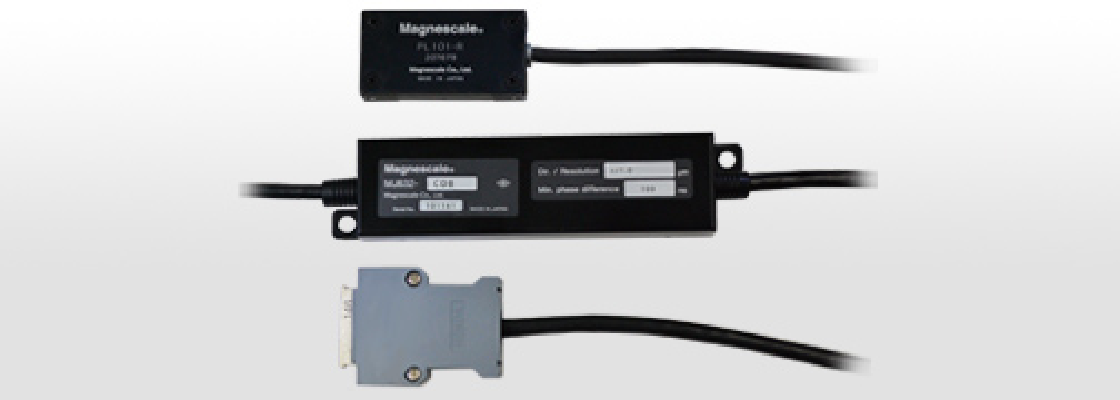

进口日本magnescale索尼PL101-RA角度编码器
产品型号：PL101-RA
产品品牌：日本索尼magnescale
产品简介：
参考外形尺寸 *2 参考MJ632使用说明书 *3 参考MJ632使用说明书内容如有更改，恕不另行通知。主机 PL101-RA PL101-RHA内插器 MJ632-***防护等级 相当于IP50 相当于IP67（连接器除外）原点输出 是（当使用带有原点的刻度时）解决 0.2 至 10 μm（按型号选择 *2）准确度（20℃） ±10L μm *L≦3000 mm ；±(10L +2.5N) μm *L≦3000 mm为有效长度，N为长度对应的整数。
L和N的关系请参考SL700规格表。
清关*1 0.35±0.1mm
抵消 ±0.2mm
姿势改变 间距*1 ±0.1°
偏航*1 ±0.2°
卷*1 ±0.2°
输出信号 A/B相、原点信号、报警
电源电压 直流5V±5%
能量消耗 Max.1.0w
最大响应速度 取决于分辨率和 A/B 相最小相位差的组合 *3
头电缆长度 300mm 3000mm
头部质量 60克 150克
工作温度限制 0°C 至 +45°C
储存温度范围 -20°C 至 +50°C
头部插补器延长电缆（另售） CK-T12：1m CK-T13：3m CK-T14：5m CK-T15：10m
进口日本magnescale索尼PL101-RA角度编码器
进口日本magnescale索尼PL101-RA角度编码器
结合SL700，检测直线位置和移动距离，输出A/B相信号。非接触式测量头和秤由于采用磁性检测方式，耐污垢、油污等，抗振动、冲击能力强。可根据应用选择各种类型
| 主要规格 | |||
|---|---|---|---|
*1 参考外形尺寸 *2 参考MJ632使用说明书 *3 参考MJ632使用说明书 内容如有更改，恕不另行通知。 | |||
| 主机 | PL101-RA | PL101-RHA | |
| 内插器 | MJ632-*** | ||
| 防护等级 | 相当于IP50 | 相当于IP67（连接器除外） | |
| 原点输出 | 是（当使用带有原点的刻度时） | ||
| 解决 | 0.2 至 10 μm（按型号选择 *2） | ||
| 准确度（20℃） | ±10L μm *L≦3000 mm ；±(10L +2.5N) μm *L≦3000 mm *L为有效长度，N为长度对应的整数。 L和N的关系请参考SL700规格表。 | ||
| 清关*1 | 0.35±0.1mm | ||
| 抵消 | ±0.2mm | ||
| 姿势改变 | 间距*1 | ±0.1° | |
| 偏航*1 | ±0.2° | ||
| 卷*1 | ±0.2° | ||
| 输出信号 | A/B相、原点信号、报警 | ||
| 电源电压 | 直流5V±5% | ||
| 能量消耗 | Max.1.0w | ||
| 响应速度 | 取决于分辨率和 A/B 相小相位差的组合 *3 | ||
| 头电缆长度 | 300mm | 3000mm | |
| 头部质量 | 60克 | 150克 | |
| 工作温度限制 | 0°C 至 +45°C | ||
| 储存温度范围 | -20°C 至 +50°C | ||
| 头部插补器延长电缆（另售） | CK-T12：1m CK-T13：3m CK-T14：5m CK-T15：10m | ||
