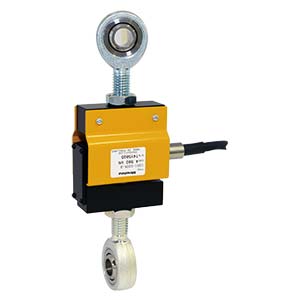

日本进口NMB美倍亚进口U3S1秤重压力传感器
日本进口NMB美倍亚进口U3S1秤重压力传感器
规格名称 规格额定容量 980.7N{100kgf}~49.03kN{5tf}允许过载 150% 钢筋混凝土
限制过载 200% 钢筋混凝土额定输出 拉伸负载:-3 mV/V±0.003 mV/V 压缩负载:3 mV/V±0.015 mV/V非线性 0.025%反渗透迟滞 0.025%反渗透重复性 0.025%反渗透蠕变 0.03%RO/20分钟蠕变恢复 0.03%RO/20分钟推荐施加电压 12V以下施加电压 20V零余额 ±0.03mV/V输入电阻 420Ω±40Ω输出电阻 350Ω±5Ω
绝缘电阻 2,000 MΩ 以上(50 VDC)(电桥和主机之间)
模型 | 额定容量 [N] | 额定容量 [kN] | 质量(大约) [kg] | 固有频率 [Hz] | 额定位移 (参考值) [mm] | 电缆 | 3D CAD 数据 [STEP] | CAD数据[DXF] | 产品规格 | 操作说明 |
---|---|---|---|---|---|---|---|---|---|---|
U3S1-100K-NS | 980.7 | 0.8 | 1500 | 0.15 | φ4.7、6m带4芯屏蔽、带Y型压接端子直连 | U3S1-100K-NS.STEP | u3s1_100k.dxf | 编号 KT53431-2-B | 编号 KT60247-1-G | |
U3S1-200K-NS | 1.961 | 0.8 | 1700 | 0.14 | φ4.7、6m带4芯屏蔽、带Y型压接端子直连 | U3S1-200K-NS.STEP | u3s1_200k.dxf | 编号 KT53431-2-B | 编号 KT60247-1-G | |
U3S1-500K-NS | 4.903 | 0.8 | 2000 | 0.14 | φ4.7、6m带4芯屏蔽、带Y型压接端子直连 | U3S1-500K-NS.STEP | u3s1_200k.dxf | 编号 KT53431-2-B | 编号 KT60247-1-G | |
U3S1-1T-NS | 9.807 | 0.8 | 2500 | 0.13 | φ4.7、6m带4芯屏蔽、带Y型压接端子直连 | U3S1-1T-NS.STEP | u3s1_200k.dxf | 编号 KT53431-2-B | 编号 KT60247-1-G | |
U3S1-2T-NS | 19.61 | 1.9 | 2300 | 0.15 | φ4.7、6m带4芯屏蔽、带Y型压接端子直连 | U3S1-2T-NS.STEP | u3s1_2t.dxf | 编号 KT53431-2-B | 编号 KT60247-1-G | |
U3S1-5T-NS | 49.03 | 2.7 | 2000 | 0.18 | φ4.7、6m带4芯屏蔽、带Y型压接端子直连 | U3S1-5T-NS.STEP | u3s1_5t.dxf | 编号 KT53431-2-B | 编号 KT60247-1-G |
