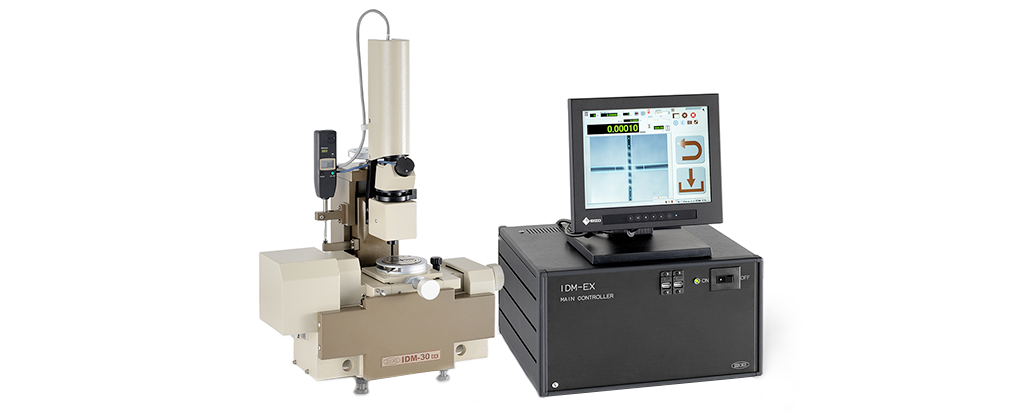

issoku进口IDM-30EX光学非接触式小孔内径测量仪IDM
产品型号:IDM-30EX
产品品牌:
产品简介: 除内孔测量外,还可检测垂直度、锥度、间隙槽宽、外径、外宽、外径的同轴度等多样化测量,客户可用来进行公司内部校正环规。非接触式测量,不会划伤被测工件重复精度0.1µm 不是比对测量,而是绝对测量值,显示单位最小0.01μm(选配)光测头自动捕捉被测壁面的测点 测量数据可以直接传输到电脑,可以打印配备稳定补偿系统,自动换算成标准温度(20℃)的尺寸操作简便,无需熟练度,高效快捷

issoku进口IDM-30EX光学非接触式小孔内径测量仪IDM

issoku进口IDM-30EX光学非接触式小孔内径测量仪IDM

除内孔测量外,还可检测垂直度、锥度、间隙槽宽、外径、外宽、外径的同轴度等多样化测量,客户可用来进行公司内部校正环规。非接触式测量,不会划伤被测工件重复精度0.1µm 不是比对测量,而是测量值,显示单位小0.01μm(选配)光测头自动捕捉被测壁面的测点

测量数据可以直接传输到电脑,可以打印配备稳定补偿系统,自动换算成标准温度(20℃)的尺寸操作简便,无需熟练度,高效快捷

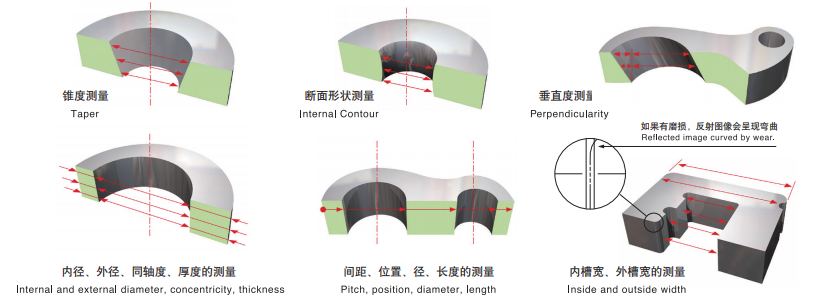

实例

可测量环规、卡规、齿轮、模具、树脂成型件等多种行业的产品
可以测量内径、高度、厚度的任意位置。

除内孔测量外,还可检测垂直度、锥度、间隙槽宽、外径、外宽、外径的同轴度等多样化测量。

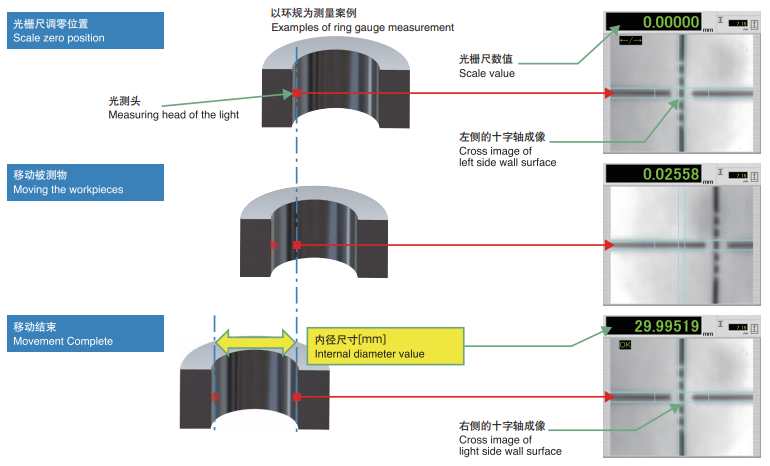

测量原理

IDM是利用光测头自动捕捉被测物壁面的测量点,光测头通过十字线测量轴进行观察和追踪被测物。通过光栅尺追踪, 得出被测物壁面的尺寸。

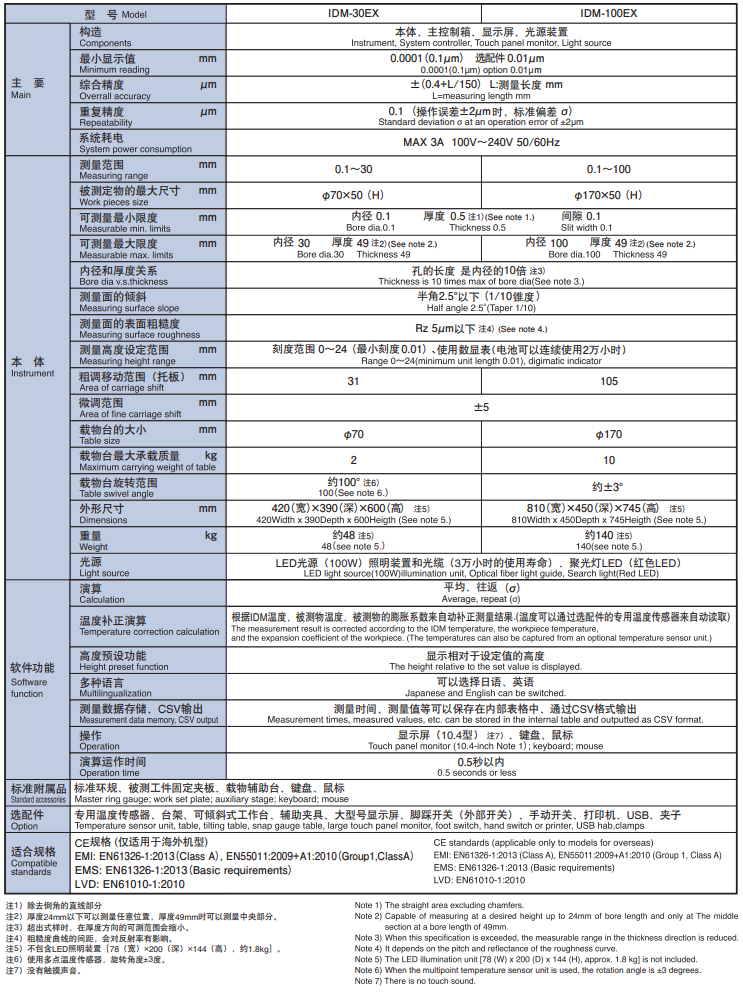

规格参数


IDM-30HR EX/100HR EX

更高的分辨能力高精度测量仪器

测量重复精度可达0.05μm、 厚度0.1mm,能够地测 量薄形物体,例如垫圈。
