日本小野FAMS-R5汽车测量控制系统
产品型号：FAMS-R5
产品品牌：日本小野ONOSOKKI
产品简介：
日本小野FAMS-R5汽车测量控制系统
基本单元配置连接到控制部分，管理部分和测量部分的三个配置
日本小野FAMS-R5汽车测量控制系统
日本小野FAMS-R5汽车测量控制系统
特点

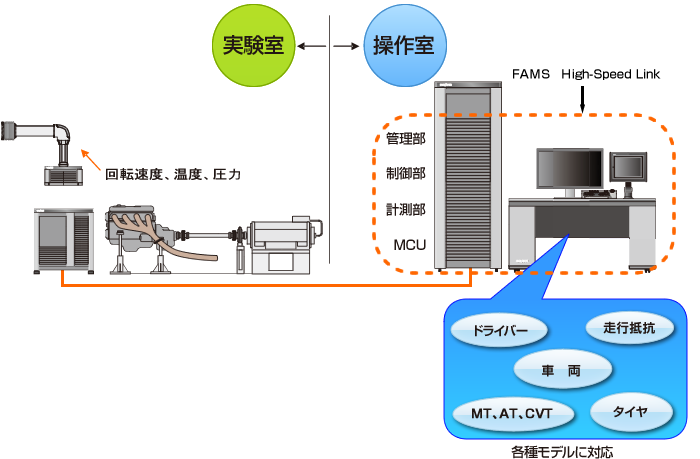

基本单元配置连接到控制部分，管理部分和测量部分的三个配置
实验室侧的测量部分，带有FAMS高速链路，传感器直接连接到实验室测量部分，
传感器安装的自由度大大扩展→实验环境得到更新
-FAMS高速链接
通过StarFabric通信以2.5 Gbps的高速连接每个单元通过
单元之间共享数据并实现具有共享存储器的单元之间的同步
-FAMS是基于模型的控制单元（MCU）
使用MATLAB / Simulink的控制模型可以实时执行当
模型的处理负荷很重时，可以分配模型的功能并用多个单元处理它

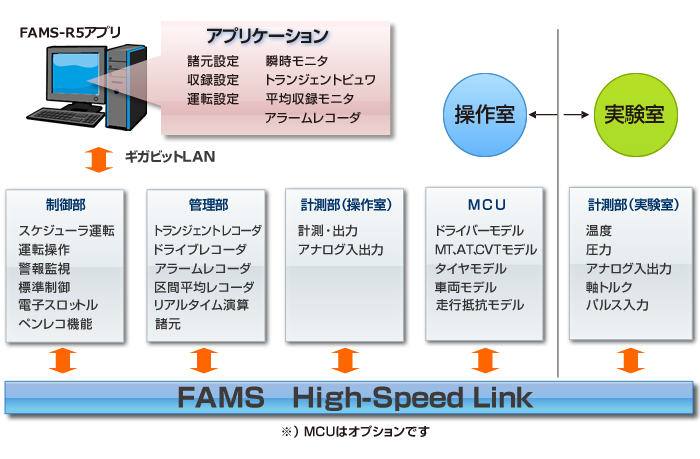

R5工作台的基本配置
台式系统功能列表
| 项目 | 标准/选项 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 数据收集处理和测量控制执行单元 | |||||||||
| FAMS-Win PC系统：基本组件 | |||||||||
| Windows操作系统® XP版 | - | ||||||||
| Windows操作系统® 7版32位版本- | |||||||||
| Windows操作系统® 7版64位版本 | |||||||||
| App英文版 | |||||||||
| 基本数据显示（监视器显示等） | |||||||||
| 监控显示 | |||||||||
| 模拟仪表 | 标准 | ||||||||
| 标准 | |||||||||
| 比较 | |||||||||
| 条形图（肖像/风景） | |||||||||
| 列表视图 | |||||||||
| 程序设定者 | |||||||||
| 趋势图 | |||||||||
| 面板仪表 | |||||||||
| 保存屏幕 | |||||||||
| 删除屏幕 | |||||||||
| 屏幕信息锁定 | |||||||||
| 显示报警时间范围 | |||||||||
| 网格线 | |||||||||
| 粘滞便笺 | |||||||||
| 状态 | |||||||||
| 滑杆（水平，垂直） | |||||||||
| 数字输入 | |||||||||
| 按钮（瞬间） | |||||||||
| 开关（备用） | |||||||||
| 报警/报警系统设置/监控/显示 | |||||||||
| 上限/下限设置 | 标准 | ||||||||
| 标准 | |||||||||
| 外部接触报警 | |||||||||
| 地图提醒 | |||||||||
| 数据冷冻机 | |||||||||
| 报警历史 | |||||||||
| 测量/控制系统设置/编辑 | |||||||||
| 规格设定 | 标准 | ||||||||
| 标准 | |||||||||
| 发电机规格 | |||||||||
| 控制条件 | |||||||||
| Pen Reco | |||||||||
| 系统维护 | |||||||||
| 应用软件 | |||||||||
| 通用固定试验基础应用 | |||||||||
| 手动测试 | 标准 | ||||||||
| 任意静态测试（模式编辑器） | |||||||||
| 通用瞬态测试基础应用 | |||||||||
| 任意瞬态 | 选项 | ||||||||
| F / H操作 | |||||||||
| 满载运行 | |||||||||
| 映射操作功能 | |||||||||
| EPA的映射 | 选项 | ||||||||
| ISO的映射 | |||||||||
| 运行电阻设定控制功能 | |||||||||
| 用于驾驶/发动机工作台 | 选项 | ||||||||
| 法律规范模式符合废气数据处理 | |||||||||
| 废气数据处理基础申请（包括表格） | |||||||||
| WHSC | 选项 | ||||||||
| WHTC | |||||||||
| JE05 | |||||||||
| NRTC | |||||||||
| NRMC | |||||||||
| ESC | |||||||||
| ETC | |||||||||
| ELR | |||||||||
| 1199 US 04·07·10（瞬态） | |||||||||
| RMC US 07·10（灯） | |||||||||
| JC08C / JC08H（车辆模式） | |||||||||
| FTP LA 4，LA 4（冷/热）（车辆模式） | |||||||||
| FTP HWFET（车辆模式） | |||||||||
| SFTP US 06（车辆模式） | |||||||||
| SFTP SC 03（车辆模式） | |||||||||
| UDC（EC 15）+ EUDC（车辆模式） | |||||||||
| 10·15（车辆模式） | |||||||||
| 通用模式 | |||||||||
| 国内D13 | |||||||||
| 特殊加工应用 | |||||||||
| ECU监控通讯功能 | 选项 | ||||||||
| 多ECU支持 | |||||||||
| 可选的地图重写功能 | |||||||||
| CAN通讯设备 | |||||||||
| 废气分析仪选择功能 | |||||||||
| 微隧道选择功能 | |||||||||
| 烟雾平均法选择功能 | |||||||||
| CAMEO通信（TCP）（* 2） | |||||||||
| 温度控制命令面板 | |||||||||
| 分析仪遥控器 | |||||||||
| 外部设备接口驱动程序和数据处理 | |||||||||
| 废气分析仪 | |||||||||
| MEXA-ONE | 选项 | ||||||||
| AMA-160 | |||||||||
| MEXA-7000 | |||||||||
| MEXA-9000 | |||||||||
| MEXA-1500 | |||||||||
| MEXA-1600 | |||||||||
| 隧道设备 | |||||||||
| MDLT-1300 | 选项 | ||||||||
| CVS-7000 | |||||||||
| 烟度计 | |||||||||
| AVL-415 | 选项 | ||||||||
| GSM-3 | |||||||||
| GSM-10 | |||||||||
| Opashimeta | |||||||||
| AVL-439 | 选项 | ||||||||
| 微型烟灰传感器 | |||||||||
| AVL-483 | 选项 | ||||||||
| 油耗表 | |||||||||
| 脉冲累积输入（DF，FM） | 选项 | ||||||||
| KMA-4000 | |||||||||
| DS系列链接功能（标准规格） | |||||||||
| DS链接 | 选项 | ||||||||
| 测量和控制执行单元 | |||||||||
| 平均测量单位 | |||||||||
| 测量CH（1024 ch） | 标准 | ||||||||
| 测量周期（1 ms） | |||||||||
| 可以设定测量时间 | |||||||||
| 记录仪测量部分 | |||||||||
| 测量CH（256 ch） | 标准 | ||||||||
| 测量周期（选择10 ms） | |||||||||
| 存储方法（测量开始日期/时间或任意文件名选择） | |||||||||
| 可以设定测量时间 | |||||||||
| 瞬态测量 | |||||||||
| 测量CH（1024 ch） | 选项 | ||||||||
| 测量周期（1 ms至10 s内的任意设置） | |||||||||
| 收集的数据步骤数（取决于PC HDD容量） | |||||||||
| 具有多个条件的条件数（可配置） | |||||||||
| 重复（多）录音数量（可配置） | |||||||||
| 数据测量/计算功能 | |||||||||
| AI测量 | 标准 | ||||||||
| DA输出 | |||||||||
| DIO测量 | |||||||||
| BCD测量 | |||||||||
| 积分计数器测量 | |||||||||
| 周期计数器测量 | |||||||||
| 实时操作 | |||||||||
| 移动平均处理 | |||||||||
| 控制功能 | |||||||||
| 瞬态模式预测控制功能 | 选项 | ||||||||
| 学习结果m文件传输功能 | |||||||||
| 节气门控制 | 标准 | ||||||||
| 测功机控制（AC-DY，DC-DY，EC-DY） | |||||||||
| 程序操作设置/执行功能 | |||||||||
| 操作模式设置 | 选项 | ||||||||
| 设定步数（多10万步） | |||||||||
| 组合方案（多999种） | |||||||||
| 指令项数（32 ch） | |||||||||
| 升压条件（10 ch（2组）） | |||||||||
| 步进报警（32 ch） | |||||||||
| 标记信号 | |||||||||
| 程序监视器 | |||||||||
| 测量数据监视器 | |||||||||
| 转发表 | 标准 | ||||||||
| 应用界面 | |||||||||
| ExFlower（流程图控制描述应用程序） | |||||||||
| ExFlower连接界面 | 标准 | ||||||||
| ORANGE Navigator（符合驾驶申请） | |||||||||
| ORANGE Navigator连接界面 | 选项 | ||||||||
| 控制设备部 | |||||||||
| 控制设备 | |||||||||
| 手动设定操作单元 | |||||||||
| 数字设定操作功能 | 选项 | ||||||||
| 编码器设置，外部数字设置 | 标准 | ||||||||
| 系统和互锁顺序控制单元 | |||||||||
| 报警类型 | 标准 | ||||||||
| 电子调速器控制输出 | |||||||||
| 多点设置 | 选项 | ||||||||
| 2通道输出 | |||||||||
| DY控制界面 | |||||||||
| DY控制接口（串口通讯） | 选项 | ||||||||
| 驱动控制计算 | |||||||||
| 个人控制设备 | |||||||||
| 发动机冷却水温度控制装置 | |||||||||
| 地图，图案链接选择 | 选项 | ||||||||
| 地图控制 | |||||||||
| 循环流量控制 | |||||||||
| 电动阀门控制 | |||||||||
| PWM输出 | |||||||||
| 控制说明（型号） | |||||||||
| 其他控制 | |||||||||
| 地图，图案链接选择 | 选项 | ||||||||
| 地图控制 | |||||||||
| PWM输出 | |||||||||
| 控制说明（型号） | |||||||||
| 改变控制器 | |||||||||
| MT | 选项 | ||||||||
| AT（直，门，运动班） | |||||||||
| MCU（模型计算处理） | |||||||||
| 模型计算扩展（* 1） | 选项 | ||||||||
| 控制输入 | |||||||||
| 控制输出 | |||||||||
| 阻止输出 | |||||||||
| 保存参数 | |||||||||
| 模型录制 | |||||||||
| 模型参数管理 | |||||||||
* 1）可以通过共享存储器连接多个MCU连接
* 2）CAMEO Ver 3.6简单协议接口
*将本系统连接到客户准备的网络时，我们可能会咨询网络管理员。* MATLAB / Simulink是Mathworks Corporation在美国和其他/地区的注册商标。* Windows是美国Microsoft Corporation在美国和其他/地区的注册商标。提及的其他公司名称和产品名称是各公司的商标或注册商标。
