日本小野FM-2500A流量计
产品型号:FM-2500A
产品品牌:日本小野ONOSOKKI
产品简介: 日本小野FM-2500A流量计 高精度燃油流量计,支持汽车节能措施。 全球变暖现象所代表的全球环境保护,其中一项重要任务是进一步降低燃料消耗。

日本小野FM-2500A流量计

日本小野FM-2500A流量计

高精度燃油流量计,支持汽车节能措施。

全球变暖现象所代表的全球环境保护,其中一项重要任务是进一步降低燃料消耗。

Onozaki已经建立了大约半个世纪的汽车测量和控制设备。对于汽车测量中的重要因素-燃料消耗测量,我们根据客户需求开发和制造各种测量仪器,并努力提高精度。

FM-2500A/1500流量计可以选择测量模块。它可与3系列高精度流量检测器FP/FX/FZ结合用于测试目的。

测量模块

DF-0400AFP系列用于容积式流量检测器的测量模块
FX-0400AFX系列用于重量流量检测器的质量视图型测量模块
(仅限FM-2500A)
FZ-0300AFZ系列连续质量流量检测仪的测量模块
FM-0210A用于增加和减少两个探测器的测量模块
(仅限FM-2500A)




特点

选择测量模块配合3系列流量传感器FP / FX / FZ
(仅FX系列FM-2500A)

在同一时间流量测量液体温度,压力,密度测量,可显示的
(密度FZ串联组合只)

计算测量的数据,以体积流量或质量流量可显示
基于配备以显示质量流率密度校正函数温度值密度校正
测量的流速等,也可以在LCD屏幕上的各种格式来显示( FM-
2500A)通过两个测量模块和加/减测量模块(FM-0210A)的组合可以进行流量差测量(不能使用FM-2500A
FX系列)

屏幕示例(FM-2500A)

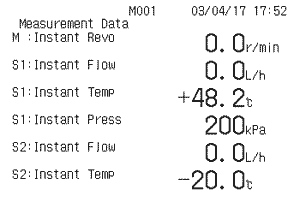

测量显示屏

日本小野FM-2500A流量计

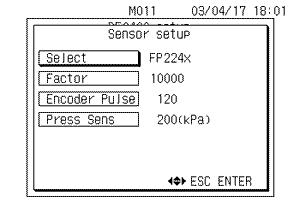

系数设置屏幕

日本小野FM-2500A流量计

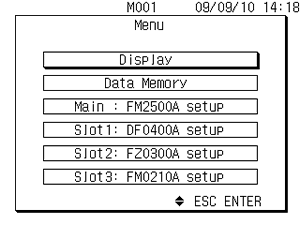

菜单屏幕

日本小野FM-2500A流量计

大纲规范

FM - 2500 A / 1500流量计+ DF - 0400 FP系列正流量检测器测量模块

适用的流量检测器FP-213S,FP-213,FP-2140H,FP-2240HA,FP-215,FP-2250A
合适的旋转探测器MP-9100,MP-981,LG-916
显示方法CFL背光LCD
320 x 240点

FM-1500:荧光显示屏

显示项目和位数

时间计法

截面积分时间(* 1)

0.00至9999999 s(多7位显示)

总积分时间(* 1)

0.00至9999999 s(多7位显示)

转速表法

转速

0.0 r / min(多7位显示)

截面平均转速

0.0 r / min(多显示7位数)
(=间隔累计转数/节时间)

部分整合速度

0至9999999 REV(多7位显示)

总平均转速

0.0 r / min(多7位显示)
(=总积分速度/总截面时间)

总集成速度

0至9999999 REV(多7位显示)

压力测量

压力

0至9999 kPa(多4位显示)

温度测量

温度

±0.0至999.9°C(多4位显示)
 流体测量
(多7位显示)
(* 2)(* 3)

 FP-213S / 213FP-2140H / 2240HAFP-215 / 2250A单位组瞬时流量0.0000.000.0mL / s mL / min L / h g / s g / min kg / h0.0000.000.0L / h kg / h区间累积流量(* 1)0.000至99999990.00至99999990.0至9999999ML g ^0.000至99999990.00至99999990.0至9999999L 公斤总综合流量(* 1)0.000至99999990.000至99999990.000至9999999ML g ^0.000至99999990.000至99999990.000至9999999L 公斤截面平均流量与瞬时流量(=累积流量/截面时间)相同总平均流量与瞬时流量相同(=总积分流量/总积分时间)注射量0.0000.000.0mm 3 / st mg / st间隔平均喷射量0.0000.000.0平均注射量0.0000.000.0

测量时间

瞬间

它可以设置为1到10秒(1秒单位)

FM-1500:1秒

积分

从开始到停止由集成测量模式设置

集成测量模式

手册

从面板侧或外部开始到停止的集成(通信或遥控器(FM-0200))

流量设定方法从启动信号到累计流量设置,旋转积分的时间FM-1500:从开始信号到
集成流量设置的时间积分
时间设定方法流量从启动信号到设定的积分时间,旋转积分FM-1500:从开始信号到设定
时间的累积流量
旋转设定方法从启动信号到总旋转设定的流量,时间积分-
电压输出
(* 4)

流量

0至10 V /低至高
(低,高是任意值)
FM-1500:0至10 V / 0至FS
(从以下选择的FS值)
100/200/300/500/1000/1500(kg / h,L / h)
压力0至10 V /低至高
(低,高是任意值)
FM - 1500:0至10 V / 0至FS
(从以下选择的FS值)
200/500/980/1000(kPa)
温度0至10 V /低至高
(低,高是任意值)
FM - 1500:0至10 V / 0至100°C
脉冲输出

脉冲输出

FP-213S / 213:直接0.001 / 0.01(毫升/ P,克/ P) 选自
FP-2140H / 2240HA:从直接0.01 / 0.1(毫升/ P,克/ P)选择的
FP-215 / 2250A:直接0.1 / 1(mL / P,g / P)

输出规格

频率范围:0至100 kHz,
输出H电平:2.4 V或更高,输出L电平:0.8 V或更低

(※1):对于积分值,这将是多7个位数的显示,如果有过的小数点数字的数量增加的小数点的数字的数量,减少小数点后的位数。
(* 2):质量流量显示是由预设密度,温度和温度系数转换的质量流量显示。如果FZ系列连续质量流量计和同时测量,从而允许转化实测密度(FM-2500只)
(※3):显示位数的数目被设置为编码器脉冲120 P / R X10乘法或1200P /这是R(选项)的情况。120P / R被选择是小数位的数量是减少的大小,1200P / R X10乘法器(选项)的顺序来选择将小数位的数目是数量级的增加。
(* 4):电压输出更新间隔为0.1秒,精度为±0.1%/ FS。



FM - 2500 A流量计+ FX - 0400 FX系列质量流量检测器测量模块

适用的流量检测器FX-1110,FX-1120,FX-1130
合适的旋转探测器MP-9100,MP-981,LG-916
显示方法CFL背光LCD 320 x 240点
显示项目和位数

时间计法

截面积分时间(* 1)

0.00至9999999 s(多7位显示)

总积分时间(* 1)0.00至9999999 s(多7位显示)

转速表法

转速

0.0 r / min(多7位显示)

截面平均转速

0.0 r / min(多显示7位数)
(=间隔累计转数/节时间)

部分整合速度

0至9999999 REV(多7位显示)

总平均转速

0.0 r / min(多7位显示)
(=总积分速度/总截面时间)

总集成速度

0至9999999 REV(多7位显示)
流量测量(* 2)

 FX-1110FX-1120FX-1130单位组瞬时流量0.0000.000.00mL / s g / s0.000mL / min g / min0.000.00.0kg / h0.000.000.00大/小时区间累积流量(* 1)0.00至99999990.00至99999990.0至9999999ML g ^0.00至99999990.00至99999990.0至9999999L 公斤总综合流量(* 1)0.00至99999990.00至99999990.0至9999999ML g ^0.00至99999990.00至99999990.0至9999999L 公斤截面平均流量与瞬时流量(=累积流量/截面时间)相同平均流量与瞬时流量相同(=总积分流量/总积分时间)注射量0.000.00.0mm 3/ st mg / st间隔平均喷射量0.000.00.0总平均注入量0.000.00.0

测量时间

瞬间

它可以设置在1到10秒(1秒单位)的范围内

积分

从开始到停止由集成测量模式设置

集成测量模式手册

从面板侧或外部从
启动信号到停止信号的集成(通信或遥控器(FM-0200))

流量设定方法从开始信号到累积流量设置的时间/旋转积分
时间设定方法从启动信号到设定积分时间的流量/旋转积分
旋转设定方法从启动信号到总旋转设置的流量/时间积分
报警输出
溢出(L1电平):屏幕显示和外部触点输出
液位下降(L4电平):屏幕显示和外部触点输出
填充控制电平稳定时间设定范围2到99秒
液位设定范围0到95%
电压输出
(* 3)

流量

0至10 V /低至高(低,高是任意值)

输出规格

输出更新间隔:0.1 s,精度:±0.1%/ FS

脉冲输出

脉冲输出

从FX-1110中选择:
0.01 / 0.1(mL / P,g / P)FX-1110:
0.1 / 1(mL / P,g /从P)中选择

输出规格

频率范围:0至100 kHz,输出H电平:2.4 V或更高,输出L电平:0.8 V或更低

(* 1):对于累计值,由于显示多7位数,如果小数点以外的位数溢出,则增加小数点以外的位数,

减少小数点后的位数。
(* 2):通过预设密度,温度和温度校正系数转换体积流量。
(* 3):电压输出更新间隔为0.1秒,精度为±0.1%/ FS。





FM-2500A /1500米+ FZ-0300A FZ系列连续的质量流检测器测量模块
(■■色部FM-1500和共同规格,■■色部FM-1500规格)

适用的流量检测器FZ-2100,FZ-2200
合适的旋转探测器MP-9100,MP-981,LG-916
显示方法CFL背光LCD 320 x 240点

FM-1500:荧光显示屏

显示项目和位数

时间计法

截面积分时间
(* 1)

0.00至9999999 s(多7位显示)

总积分时间
(* 1)

0.00至9999999 s(多7位显示)

转速表法

转速

0.0 r / min(多7位显示)

截面平均转速

0.0 r / min(多显示7位数)
(=间隔累计转数/节时间)

部分整合速度

0至9999999 REV(多7位显示)

总平均转速

0.0 r / min(多7位显示)
(=总积分速度/总截面时间)

总集成速度

0至9999999 REV(多7位显示)

温度测量

温度

±0.0至999.9°C(多4位显示)

流量测量

 FZ-2100FZ-2200单位组瞬时流量0.00000.00mL / s mL / min L / h g / s g / min kg / h0.00000.00L / h kg / h区间累积流量(* 1)0.0000至99999990.00至9999999ML g ^0.000至99999990.00至9999999L 公斤总综合流量(* 1)0.0000至99999990.00至9999999ML g ^0.0000至99999990.00至9999999L 公斤截面平均流量与瞬时流量(=累积流量/截面时间)相同总平均流量与瞬时流量相同(=总积分流量/总积分时间)注射量0.00000.0 0mm 3 / st mg / st间隔平均喷射量0.00000.0 0平均注射量0.00000.0 0

密度测量密度0.0000 g / cm 3(以5位数显示)
转换温度设置0.0至999.9°C (设定温度3点的密度计算)FM - 1500:0.0至999.9°C (相对于一点的设定温度的密度计算)
测量时间

瞬间



可以设置为1到10秒(1秒单位)

FM-1500:1秒

积分

从开始到停止由集成测量模式设置

集成测量模式手册

面板侧或外部从启动信号到停止信号的集成 (通信或遥控器(FM-0200))

流量设定方法从启动信号到设定的
集成流量,旋转积分的时间积分
FM-1500:从开始信号到集成流量设置的时间积分
时间设定方法从开始信号到设定
积分时间,旋转积分的流量积分
FM-1500:从开始信号到设定时间的累积流量
旋转设定方法从开始信号到总旋转设置,时间积分的流量积分
电压输出
(* 2)

流量

0至10 V /低至高(低,高是任意值)

FM-1500:0至10 V / 0至FS
(从以下选择的FS值)
100/200/300/500/1000/1500(kg / h,L / h)
密度0至10 V /低至高(低,高是任意值)FM-1500:0至10V / 0至1g / cm 3
温度0至10 V /低至高(低,高是任意值)FM - 1500:0至10 V / 0至100°C
脉冲输出脉冲输出

FZ-2100:0.001 / 0.01(毫升/ P,克/ P) 选自
FZ-2200:选自0.1 / 1(毫升/ P,克/ P)

输出规格

频率范围:0至100 kHz,
输出H电平:2.4 V或更高,输出L电平:0.8 V或更低

(※1):对于积分值,这将是多7个位数的显示,如果有过的小数点数字的数量增加的小数点的数字的数量,减少小数点后的位数。
(* 2):电压输出更新间隔为0.1秒,精度为±0.1%/ FS。







FM-2500 A / 1500流量计的常用规格
(■■颜色部分常见于FM-1500,■■颜色部分为FM-1500规格)

接口部分
(* 1)

遥控(* 3)

命令START,STOP,HOLD,DISP,RESET
输入水平H = + 2.4至15V,L = + 0.8V或更低

RS-232C(* 2)

异步全双工模式,数据长度8位
传输速度= 9600,19200,38400,57600,115200 bps

异步全双工模式,数据长度为8位
传输速度= 9600 bps
GPIB选项(类型:FM - 0263)
数字I / O.选项(类型:FM - 0361)
记忆功能

测量记忆

300地址
记录时间=保持或停止时自动保存,
地址自动从001增加到300

内存备份

存储容量= 1 MByte(SRAM)
内容保留时间=约1.5个月(25°C)
<硬币型钒锂二次电池>

一般规格储存温度·湿度-20至+ 60°C / 10至90%RH,无冷凝
工作温度·湿度0至+ 40°C / 30至90%RH,无冷凝
电源FM-2500:AC 100 V〜 240 V,50/60赫兹,
消耗电流40 VA或更少外部熔断器2A
FM-1500:AC 100 V〜240 V,50/60赫兹,
消耗电流30 VA或更少外部熔断器2A
绝缘电阻10MΩ以上(额定电压DC 500 V)
耐压AC 1500 V,1分钟
符合冲击标准JIS C 0041:1999(峰值加速度:300 m / s 2,冲击动作时间:18 ms)
防振标准JIS C 0040:1999(振动加速度:10 m / s 2,振动频率范围:10至150 Hz)

(* 1):可以存储的一种接口单元。存储GPIB时,不能使用RS-232C。
(* 2):对于FM-1500,可以使用数字打印机DPU-414(选件)打印测量值(接口为RS-232C)。
(* 3):遥控器(另售)的型号名称为FM-0200



FM系列指标和期权价格

型号名称规范价格(含税)
数字流量计FM-2500A适用于FP,FX,FZ系列探测器

¥400,000
( ¥432,000)

FM-1500FP,FZ系列适用于探测器

¥250,000
( ¥270,000)

测量模块DF-0400A适用于FP系列探测器

¥250,000
( ¥270,000)

FX-0400A适用于FX系列探测器(仅限FM-2500A)

¥250,000
( ¥270,000)

FZ-0300A适用于FZ系列探测器

¥250,000
( ¥270,000)

加法/减法模块FM-0210AFP,FZ系列用于添加和减去检测器(仅限FM-2500A)

¥160,000
( ¥172,800)

GPIB板FM 0263适用于FM-2500,FM-1500

¥150,000
( ¥162,000)

遥控器FM-0200适用于FM-2500,FM-1500

¥50,000
( ¥54,000)

☆标记是可选的。
