日本小野DF-2200车载燃油流量计
产品型号：DF-2200
产品品牌：日本小野ONOSOKKI
产品简介：
日本小野DF-2200车载燃油流量计
DF-2200安装的燃油流量计是为我们的FP系列容积式流量检测器开发的紧凑型汽车燃油流量计。
日本小野DF-2200车载燃油流量计
日本小野DF-2200车载燃油流量计
DF-2200安装的燃油流量计是为我们的FP系列容积式流量检测器开发的紧凑型汽车燃油流量计。
它对应我公司生产的各种FP系列正位移式流量检测仪。另外，它对应于具有相位差的脉冲信号SIG A和B，并且承载通过流动反向流动的反向电流校正功能。
另外，通过输入所使用的燃料的参考密度，其温度和密度系数（1 /℃），我们可以显示和测量质量流量。除了流量之外，还可以测量每个时间/温度项（电阻灯泡）/压力（电压输入）。
DF-2200车载燃油流量计根据瞬时流量/温度/压力值和电压以及瞬时流量值输出脉冲。此外，CAN和RS-232C（可选）配备为外部通信功能。
它是一种流量计，不仅可以处理汽车测量，还可以处理台式工作台评估。
特点
紧凑型，易于安装在适合车载测试的汽车中
可以进行一次流速/温度/压力测量
模拟输出快速响应（具有平均处理功能）
安装了CAN输出（标准）和RS-232C（选件）的两种通信功能
采用集成自动停止功能（选项）
对应于DC 12至24 V的宽范围电源输入，对应于各种测试车辆，AC 100至240 V兼容AC适配器（可选）

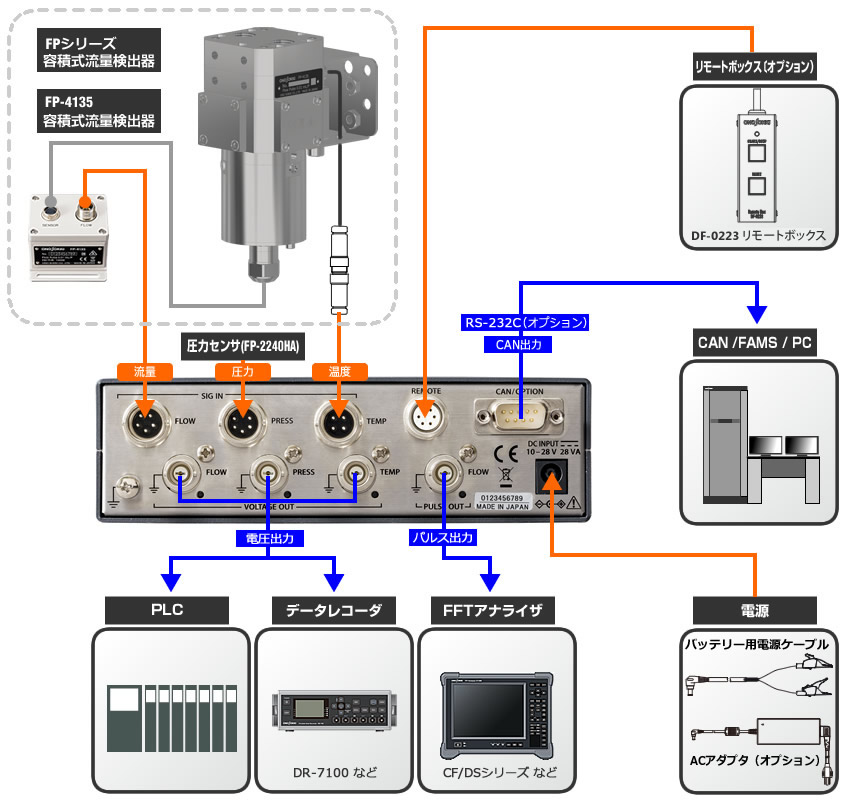

系统配置
规范
| DF-2200流量计 | |
|---|---|---|
适用的流量检测器 | FP-4135，FP-213 / 213S，FP-3130 / 3130S，FP-3132 / 3132S，FP-2140H，FP-2240HA，FP-三千一百四十二分之三千一百四十，FP-2140S，MF-3200 | |
显示方法 | 荧光显示管11.45 mm×69.85 mm（两级显示） | |
显示位数 | 综合流量 | 。○○○○○○○○ •⼩Suten重量每选定的脉冲可变 ⼩数点＃3：0.001毫升/脉冲 ⼩数点＃2：0.01 ⼩数点＃1：0.1 •表和⽰値是⼤，通过改变⼩数点位置，如下表中所示的⽰ 0.000〜99999.999,100000.00〜999999.99,1000000.0〜9999999 9 •⼩数位1位从上述乘法的情况下的生长设定上 |
瞬时流量 | 。○○○OOOO •选择的权重，以⼩每脉冲Suten可变 ⼩数点＃3：0.001毫升/脉冲 ⼩数点＃2：0.01 ⼩数点＃1：0.1 •乘法在设置为ON的情况下，它比上面的数字高一位数 | |
压力 | ○○○○。○（小数点后一位数） • 显示单位：kPa | |
| 温度 | ○○○。○（小数点后位） • 显示单位：℃ | |
整合时间 | ○○○○。○○（小数点后第二位） • 人机界面：s •如果显示位数已满，则显示小数点以下 | |
| 输出单位 | 瞬时流量 | 电压输出：0至10 V. 范围设定：0至60/100/120/200/300（单位：L / h和kg / h） 输出偏移：±10 mV以内 温度系数：±0.02％/ FS /°C 输出阻抗：约150Ω 推荐的负载电阻：100kΩ或更高 输出端子：BNC 线性度：±0.1％/ FS以内 更新周期：10 ms（标准）/ 1 ms（选项） •索引平均设置（标准）：1≤N≤1000（初始值N = 30） |
| 温度 | 电压输出：0至10 V. 量程设定：0~100，-50~100℃选择 输出偏移：±10 mV以内 温度系数：±0.02％/ FS /°C 输出阻抗：约150Ω 推荐的负载电阻：100kΩ或更高 输出端子：BNC 输出精度：±0.5％/ FS（当RL>100kΩ时） 更新周期：100毫秒 •指数平均设置1≤N≤10（初始值N = 2） | |
| 压力 | 电压输出：0至10 V. 量程设置：200/500/1000/980 kPa选择（输入：0至+5 V） 输出偏移：±10 mV以内 温度系数：±0.02％/ FS /°C 输出阻抗：约150Ω 推荐的负载电阻：100kΩ或更高 输出端子：BNC 输出精度：±0.5％/ FS（当RL>100kΩ时） 更新周期：10 ms / 1 ms（选项） •指数平均设定（标准）1≤N≤100（初始值N = 20） （选项）1≤N≤10000（初始值N = 200） | |
| 脉冲输出 | 输出项目：瞬时流量 输出波形：方波占空比50％ •无负载 •在Direct期间取决于输入信号 高电平：4.5 V或更高 低电平：0.4 V或更低 推荐的负载电阻：100kΩ或更高 输出端子：BNC 输出脉冲数：0.001 / 0.01 / 0.1（mL /脉冲或g /脉冲）和直接 小脉冲宽度：约1μs 精度：±0.5％（用于采样数据） | |
| 功能单位 | 瞬时流量平均值 | 显示通过移动平均瞬时流量获得的数据，每500毫秒或1秒显示和更新0.5到10秒 |
| 即时流量模拟输出 索引平均值 | OFF / ON（N = 1到1000） | |
| 回流补偿 | 通过检测反向流量来纠正流速 | |
| 密度温度校正功能 （重量转换） | 用于从体积流量获得质量流量的校正功能 | |
| 输出校准（CAL） | V_OUT ZERO：0 V. V_OUT满：10 V | |
| 因素 | 1000至100000 | |
| CAN输出 | 协议：符合CAN Ver 2.0B标准 波特率：125 kbps / 250 kbps / 500 kbps / 1 Mbps 输出更新周期：OFF / 1 Hz / 2 Hz / 5 Hz / 10 Hz / 20 Hz / 100 Hz / 1 kHz（可选） 选择 输出项目：瞬时流量（L / h）/温度（℃）/压力（kPa） 综合流量（L）（选项）积分时间（选项）连接器：D-SUB 9 PIN（公头） 终端电阻：ON / OFF功能 总线数据格式：Endian：Big endian（摩托罗拉） ID：0x721（初始值）0x001至0x7FF变量 | |
| RS-232C（可选） | 串行通信（启停同步类型）：9600 bps / 38400 bps 连接器：D-SUB 9 PIN（公头） | |
| 一般规格 | 电源 | 电池连接：DC 10至28 V. 使用AC适配器（选件）时：AC 100至240 V 50/60 Hz |
| 当前消费 | 28 VA或更低（12 VDC） | |
| 使用环境 | 在室内，⾞内 | |
| ⾼度 | 海拔2000米或以下 | |
| 工作温度范围 | 0至50°C※AC适配器的工作温度范围为0至+ 40°C | |
| 储存温度范围 | -10至60°C | |
| 工作湿度范围 | 5到80％ | |
| 存储湿度范围 | 5％到85％ | |
| 轮廓形状 | 170（宽）x 49（长）x 120（深） | |
| 块 | 大约800克 | |
| 安全 | IEC 61010-1：过电压类别II现场保护等级II污染等级II •使用可选的AC适配器时 | |
| 合规标准 | CE标志 | 低电压（LVD）指令三十五分之二千〇一十四/ EU标准EN61010-1（AC适配器使用⽤时） EMC指令三十零分之二千零一十四/ EU标准EN61326-1 RoHS指令六十五分之二千零十一/欧盟标准EN50581 |
| 附件 | 使用说明书（日文）X 1，橡胶X 4， 电池电源线X 1 | |
| 价格（含税） | ¥350,000（ ¥378,000） | |
选项
| 型号名称 | 名 | 价格（含税） |
|---|---|---|
| DF-0221 | 自动停止功能 | ¥50,000（¥54,000） |
| DF-0222 * 2 | 更改CAN→RS-232C通信功能 | ¥50,000（¥54,000） |
| DF-0223 | 遥控盒 | ¥45,000（¥48,600） |
| DF-0224 * 1 | DA / CAN输出速度增强功能 | ¥50,000（¥54,000） |
| DF-0225 | CAN集成值输出功能 | ¥50,000（¥54,000） |
| PS-P20023B | AC适配器 | ¥13,000（¥14,040） |
| VM 1072-VM 1700 | 家用交流适配器电源线（2米） | ¥2,000（¥2,160） |
* 1此选项可实现标准10 ms至1 ms的高速输出。
* 2 CAN输出是DF-2200的标准配置。
当使用DF-0222切换到RS-232C通信功能时，只有加速模拟输出的功能对DF-0224输出超速功能有效。
