TM-5000 系列核心技术原理

TM-5000 系列结合了光电反射感测与接触式机械传动两种量测技术：

1. 非接触式光电量测（Non-Contact Measurement）：

• 原理：利用主机内置或外接的 LED/光电传感器发射光束，照射在贴有反射贴纸（Reflective Tape）的旋转轴或物体表面。当反射贴纸通过光束时，传感器接收反射信号并计算单位时间内的脉冲数，从而换算出的转速（r/min）。

• 优势：无需直接接触旋转零件，量测距离可达 50～300 mm，安全性高且不会对高速微型设备造成负荷。

接触式与线速度量测（Contact & Line Speed Measurement）：

• 原理：安装接触式转接头（In-contact Adaptor）后，配合橡胶接头（Rubber Tip）或线速测轮（Surface Speed Wheel），将旋转或平移机械力直接传导至仪器内部传感器。

• 应用：适合量测传送带、皮带轮、流水线的表面移动速度（如 m/min、cm/s 等）

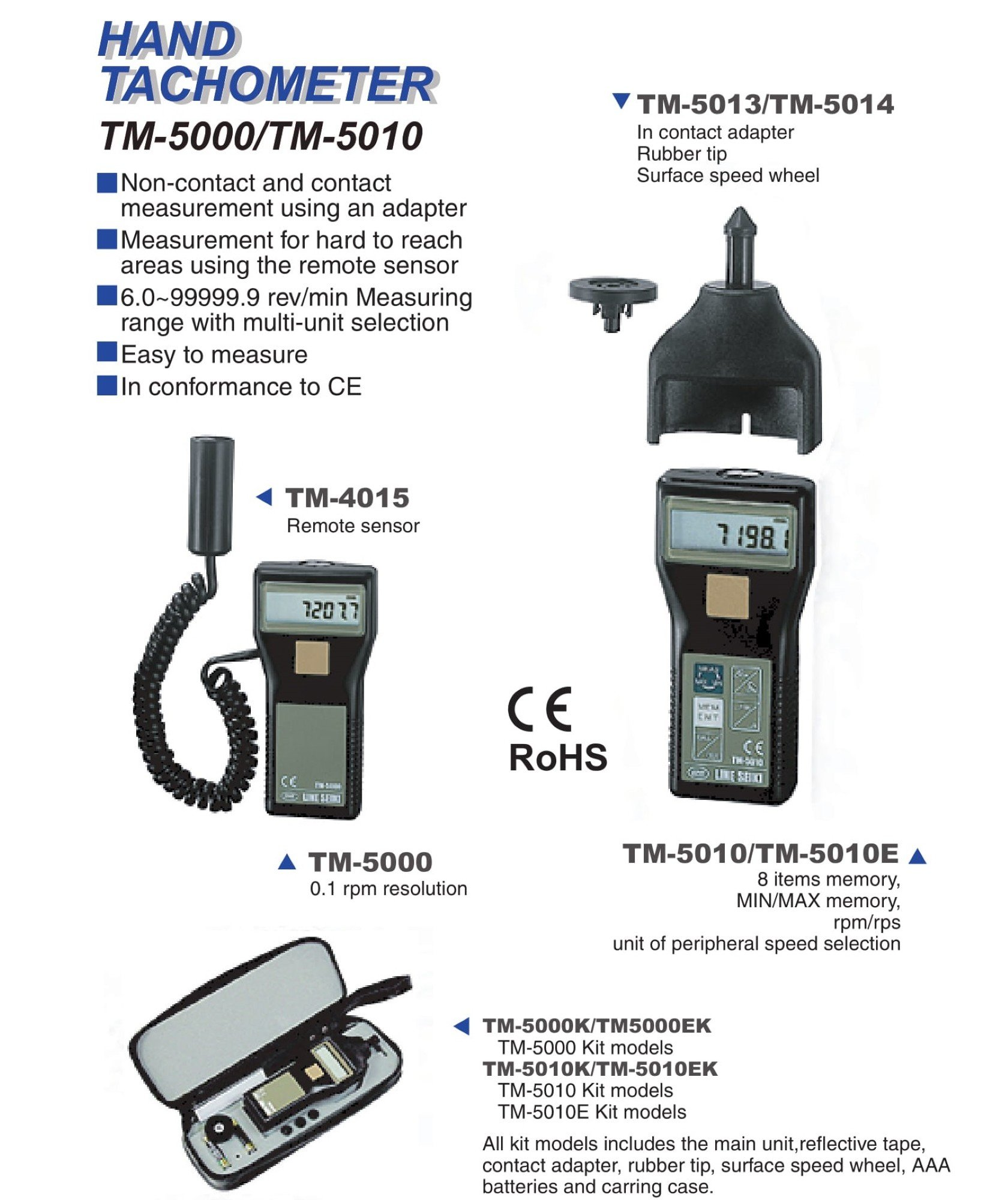

主要规格与特色对比

操作步骤与实践

1. 非接触式量测步骤

1. 清洁与贴附：先擦拭目标旋转轴表面的油污与灰尘，剪取约 1～3 cm 的反射贴纸贴于目标外缘。

2. 对焦与量测：将 TM-5000 的光束发射口对准反射贴纸（距离保持在 50～300 mm）。

3. 读取数据：按下并按住量测按键 1 秒以上，屏幕出现 ((((( 符号即代表光传感器正常接收信号并显示当前转速。

2. 接触式与线速度量测步骤

1. 安装转接头：将接触式转接头锁紧于主机顶部。

2. 选择配件：

• 转速量测：装上橡胶接头（Rubber Tip），并垂直顶住旋转轴中心点。

• 线速度量测：装上线速测轮（Surface Speed Wheel），让测轮平贴于移动中的皮带或流水线表面。
