日本miyachi米亚基MM-400A操作功能说明

日本米亚基MM-400A是一款高性能的电阻焊监测仪，可用于各种类型的焊接电源，如交流式、直流逆变式、交流逆变式、晶体管式，储能式等。它具有多种测定功能，可测量和显示决定焊接质量的参数和波形，如电流、电压、功率、能量、时间、位移等。它还支持多种语言，如汉语、英语、日语、韩语、德语、法语、西班牙语等，方便不同国家和地区的用户使用。

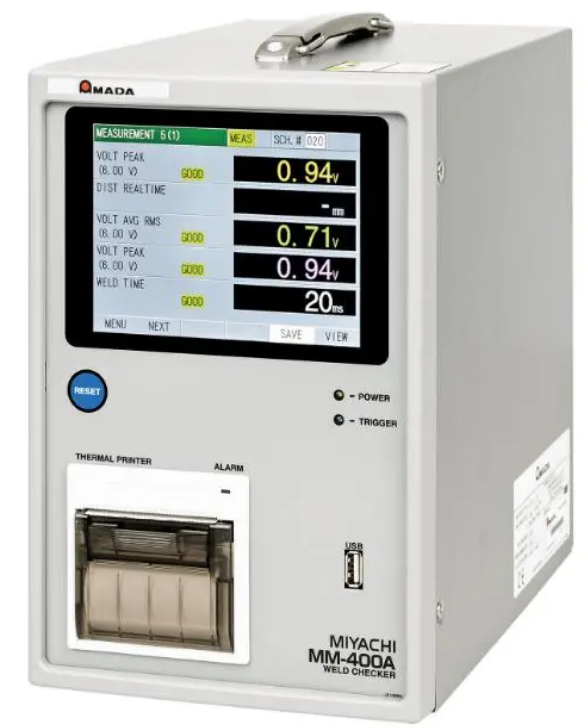

MM-400A

二、产品特点

1. 适用于各种类型的焊接电源，可自动识别焊接电源的类型和参数，无需手动设置。

2. 采用触摸屏方式操作，界面简洁友好，操作简单方便。

3. 采用符合ISO17657标准的环形线圈，可进行符合ISO17657标准的有效值运算，提高测量精度和可靠性。

4. 可测定最多10个项目的参数，并可显示最多4种波形，可根据需要选择显示的项目和波形。

5. 可记录内部闪存和外部USB的测量值和波形，方便数据保存和分析。

6. 可通过RS-232C、RS-485、以太网（TCP/IP）等方式与外部设备通信，实现数据传输和远程控制。

7. 配备测定值和波形的打印功能，可直接打印出所需的报告。

8. 具有包络线功能，可制作允许范围波形，与监视器波形比较，直接能将通电中的参数变化可视化。

9. 可测定交流/直流缝焊，可移动测定通电时间为最长5分钟（交流：电流· 电压/直流：仅限电压）。

10. 可测定位移量<绝对值模式>，可测定通电前的工件厚度，判定是否不良。

三、产品规格

1. 电源：AC100-240V，50/60Hz，最大功耗约100VA。

2. 外形尺寸：宽度300mm×高度132mm×深度400mm，重量约8kg。

3. 显示器：彩色液晶触摸屏，尺寸约10.4英寸，分辨率800×600像素。

4. 测定范围：电流0-9999A，电压0-9999V，功率0-9999kW，能量0-9999kJ，时间0-9999ms，位移0-9999mm。

5. 测定精度：电流±1%FS，电压±1%FS，功率±2%FS，能量±2%FS，时间±0.1%FS，位移±1%FS。

6. 测定速度：最快约1ms/点。

7. 记录容量：内部闪存约1000组，外部USB约10000组。

8. 通信接口：RS-232C、RS-485、以太网（TCP/IP）。

9. 打印接口：并行接口，可连接热敏打印机。

10. 环形线圈：内径约10mm，外径约30mm，厚度约10mm，电缆长度约2m。

四、产品安装

1. 将产品放置在通风良好、无强烈震动、无强烈电磁干扰的地方，避免阳光直射和高温高湿的环境。

2. 将产品的电源线插入电源插座，打开电源开关，检查显示器是否正常显示。

3. 将环形线圈套在焊接电源的输出线上，注意环形线圈的方向，使其与显示器上的标识一致。

4. 将打印机、外部USB、外部设备等按需连接到产品的相应接口上，检查连接是否牢固可靠。

5. 按触摸屏上的菜单键，进入菜单界面，选择所需的语言、测定项目、测定模式、通信设置等，按确认键，完成设置。

五、产品使用

1. 按触摸屏上的开始键，开始进行焊接作业，输出加压信号，焊接机头开始加压，进行焊接。

2. 按触摸屏上的停止键，停止进行焊接作业，输出释放信号，焊接机头停止加压，结束焊接。

3. 按触摸屏上的记录键，将当前的测定值和波形记录到内部闪存或外部USB中，按记录列表键，可查看已记录的数据。

4. 按触摸屏上的打印键，将当前的测定值和波形打印出来，或者保存为PDF文件。

5. 按触摸屏上的波形键，可切换显示不同的波形，如电流波形、电压波形、功率波形、能量波形等，按放大键或缩小键，可调整波形的显示范围。

6. 按触摸屏上的包络线键，可制作或修改允许范围波形，按比较键，可将当前的波形与允许范围波形进行比较，按判定键，可根据设定的判定条件，判断当前的焊接是否合格。

7. 按触摸屏上的通信键，可与外部设备进行通信，如发送或接收数据，执行远程控制等。

8. 按触摸屏上的系统键，可进入系统设置界面，如调整屏幕亮度，设置日期和时间，恢复出厂设置等。
