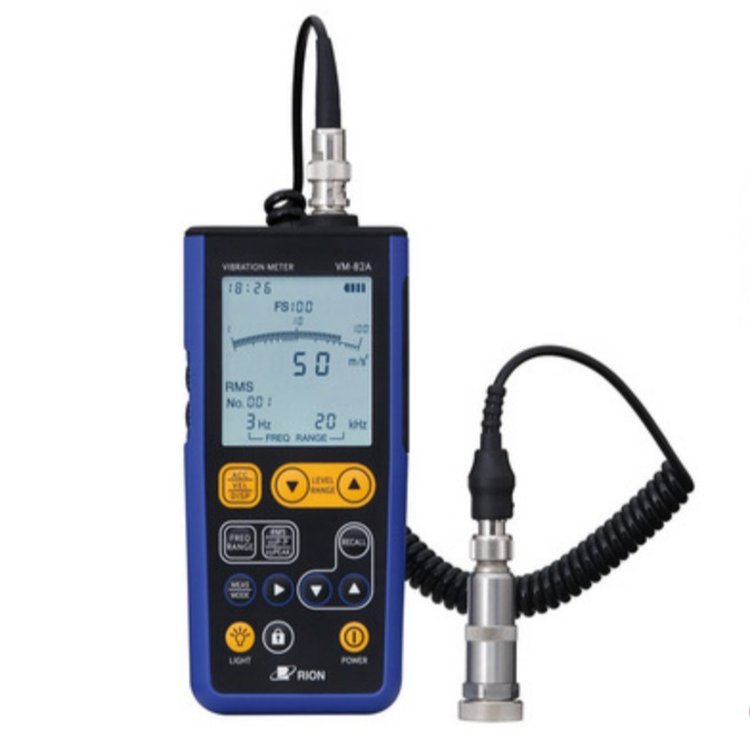

日本进口VM-82A测震仪操作维护说明

VM82A测震仪结构简单,操作方便体化设计，理音加速度传感器和仪表装在一个壳体内，使用时只需将仪表探头对准被测体,按下测最键即可进行测最，仪表采用一节9V叠层电池供电:具有低电压检测和指示功能，当电池电压下降到影响测虽精度值液晶显示器有电池符号出现，提醒用户更换电池具有自动关机功能，使得电池具有更长的使用寿命

测震仪VM82A具有锁存功能松开测量键后可将数据锁存，便于使用、读数仪表主要从能量的角度反应被测物体振动的大小，可以测量振动速度的均方根值，位移的峰一峰值以及加速度的半峰值，从而满足了各种测振需要。振动加速度(0-P) : 0~2. 0m/s'，≤士10%2. 0m/s，≤土5%

低电压指示:电池电压低于5. 5V，显示低压提示符，此时应更换电池，数据保持时间:当松开测量键后，测量的数据能保持一分钟示值波动:示值指示波动不大于一个分辨率，使用环境:环境温度: 0~40C 相对湿度:≤80% 大气压力: 75~106Kpa尺寸: 185 (H) X68 (W) X30 (D) mm>2.0m/s*，≤士5%

加速度传感器信号首先经滤波放大得到加速度信号，然后经一-级积分 得到速度信号，此信号再经级便得到位移信号，这三种信号经测量选择开关选择出一-种信号，进行交直流转换和A/D转换，最后送三位测量时手握测振仪，将探针垂直地压在被测物体上大拇指压住测量键，仪表即刻进入测量状态松开按键，此时的测量值被保持:再按测量键，可继续进行测量。松开键后数据被保持一分钟， 同时仪表将白动关机。

(1)测量范围：
加速度：0.02～200m/s2（等效峰值）1Hz～5KHz
速度：0.3～1000 mm/s（RMS）3Hz～1kHz 0.1～1000 mm/s RMS 10Hz～1kHz
位移：0.02～100 mm（等效峰值）3Hz～500Hz0.001～100 mm（等效峰值）10Hz～500Hz
(2)频率范围：
加速度：3Hz～1kHz，3Hz～5kHz，1Hz～100Hz，3Hz～20kHz
速度：10Hz～1kHz，3Hz～1kHz
位移：10～500Hz，3Hz～500Hz
(3)传感器部份
传感器：PV-57I灵敏度：( 1.0-9.9mv/(m/s2)
输入范围：
加速度：1、10、100、10000m/s2
速度：10、100、1000 mm/s
位移：0.1、1、10、100mm(EQP-P)
显示：数字显示和棒图显示两种
内存：1000组数据
输出：AC输出，满量程为1V，输出阻抗600欧 DC输出，满量程为1V，输出阻抗600欧
接口：USB通讯接口
环境温度范围：探头：–20～70℃，<90％RH 主机：–10～50℃，<90％RH
电源：4节5号电池连续工作时间大约30小时
尺寸：171.5(W)×74(H)×25.5(D) mm
重量：270克
(4)配置清单
VM-82A主机(含电池、皮套) 一台
标准探头PV-57I(含电缆、磁铁)一个
说明书一本
