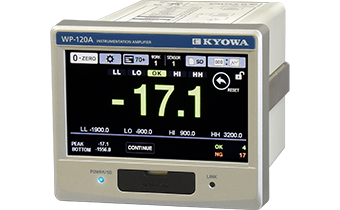

kyowa日本进口WP-120A 可视信号放大器
产品型号：WP-120A
产品品牌：日本kyowa共和电业
产品简介：
载荷与位移双输出
● 波形比较功能
● 25000次/秒的高采样速度
● 支持USB接口连接电脑
● 支持SD卡
kyowa日本进口WP-120A 可视信号放大器
kyowa日本进口WP-120A 可视信号放大器
载荷传感器
| 电桥电压 | DC 2.5 V/5 V/10 V ±10% (30 mA、可使用遥感) |
|---|---|
| 信号输入范围 | 应变片式传感器 ±3.2 mV/V |
| 校准 | 校准范围 : 0.1m V/V ～ 3.0m V/V 校准方法 : 等效输入校准/实际负载校准/TEDS校准 线性化功能 : 5点补偿 |
| 精度 | 直线性 : 0.01%F.S.＋1Digit或以内(输入3.0 mV/V时) 零点漂移 : 0.5μ V/℃或以内(输入换算值) 增益漂移 : ±0.005%F.S./℃或以内 |
| 滤波器 | 低通滤波器 : 从3/10/30/100/300/1000Hz(-6dB/oct)/off中选择 移动平均次数 : 0 / 2 ～ 2048次 任意设置 自动数字 : 只支持数字指示值画面(连续判断) |
| A/D转换 | 采样速度 : 5000次/秒、25000次/秒 分辨率 : 24位(二进制) |
| TEDS功能 | 支持IEEE1451.4(V1.0)、4Kbit产品、2类混合模式接口 |
位移传感器
脉冲
| 脉冲类型 | A/B相或A相、差分方波(RS-422适用) |
|---|---|
| 输入频率 | 2 MHz |
| 计数值 | 15,000,000 |
| 校准方法 | 等效输入校准/实际负载校准 |
| 移动平均滤波器 | 0 / 2 ～ 2048次 任意设置 |
| 传感器用电源输出 | 5 V(±10%)、150 mA Max. |
电压
| 输入电压范围 | ±5.2 V |
|---|---|
| 校准 | 校准范围 : 0.1～5.2 V 校准方法 : 等效输入校准/实际负载校准 |
| 精度 | 零点漂移 : 0.005%F.S./℃或以内 增益漂移 : ±0.02%F.S./℃或以内 |
| 滤波器 | 模拟低通滤波器 : 10/30/100/300 Hz(-6 dB/oct) 移动平均 : 0 / 2 ～ 2048次 任意设置 |
| A/D转换 | 分辨率 : 24位(二进制) |
| 传感器用电源输出 | 12 V(±10%)、250 mA Max |
主体规格
入力電源(3P端子台) DC 24V(±10%)、13 W 环境 温度 : 0℃ ～ 40℃(使用时)
-20℃ ～ 60℃(保存时)
湿度 : 85%RH或以下(无結露)外形尺寸(W×H×D) 约 114×96×140 mm(不含凸起部位) 质量 约960ｇ Compliance FCC(Class A)
CE标志、UL61010-1、UKCA标志显示部位 4.3英寸电阻膜式触摸屏彩色液晶显示器 显示范围 ±32000 显示画面 数字指示值画面/图表波形画面/保存数据列表/设置画面 波形画面 X轴
时间：从80 ms*/170 ms*/400 ms/800 ms/2.0 s/4.0 s/10.0 s/30.0 s/60.0 s/90.0 s中选择
*采样频率5kHz不可选择
位移：2000/4000/6000/8000/10000/15000/20000/30000
Y轴
负载(标准)/负载・位移2轴显示(X轴：仅限时间)波形比较判断 频带判断 : 基准波形偏移频带/指示频带
比较判断值设定 : 负载值：上限、下限、上上限、下下限
位移值：上限、下限
保持方法 : 常时比较/样本/峰值/谷值/峰值to峰值/值/小值/拐点/平均值
蜂鸣器功能 : 判断NG时响动(ON/OFF切换)设置检测工件 工件数 : 16个(可以复制工件)
工件切换 : 外部输入/手动保存数据 本体内置存储器(70件)及SD卡 D/A输出 输出范围 : 绝缘输出、电流(4 ～ 20 mA)、电压(－10 V ～ ＋10 V)
切换速度 : 取决于负载采样速度
分辨率 : 电流输出：约1/43000、电压输出：约1/59000(当设置为10 V时)
负载电阻 : 350 Ω以下(电流输出时)
2k Ω以上(电压输出时)通信接口 RS-232C(D-sub 9 pin)、USB 外部输入输出(通过光电耦合器与主机电路绝缘) 输入信号 : 差分脉冲位移传感器(A相、B相)、打开背光灯、触摸屏锁定、强制重置、工件切换、区域之间切换、清除结果、判断有效/无效、检测开始/结束、预设位移位置、数字零点
通过与COM端子之间的短路/释放输入信号。
输出信号 : 负载判断输出(HH、HI、OK、LO、LL)、位移判断输出(HI、OK、LO)、载荷传感器异常・主体异常、检测结束、触发输出(1、2)、频带判断输出(HI、OK、LO)
集电极开路输出(NPN型、电流沉)
集电极电流20 mA/30 V诊断功能 载荷传感器诊断(静态应变、断线检测)、接点端子诊断 日期时间设定 可以设置年月日/时间 外部记录媒体 SD/SDHC(推荐2 ～ 32GB/Class10) 标配件 产品保证书（A6）1份
使用前须知 1 份
英语初始设置 1 份
传感器连接插头 1 个
控制接头用插头 1 个
控制接头用外壳 1 个选购件 AC 适配器 UNI324-2410-CT
