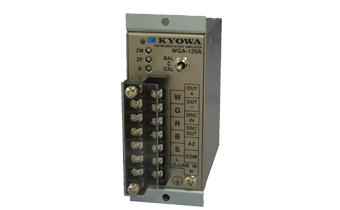

日本进口WGA-120A 载波型测量仪器用信号放大器
产品型号：WGA-120A
产品品牌：日本kyowa共和电业
产品简介：
概要
●对变频电机产生的干扰信号有强劲的抗干扰性
●可以切换电压、电流输出
特点
WGA-120A是小型轻量而且价格低廉的载波型测量仪器用信号放大器，有手动平衡式和自动平衡式两种产品，
最适合于用应变片式传感器测量载荷、压力、扭矩以及位移等。
此外，可用内部跳线来切换电桥电源、灵敏度调整范围、校准值以及频率特性，可方便地变更特性。
日本进口WGA-120A 载波型测量仪器用信号放大器
日本进口WGA-120A 载波型测量仪器用信号放大器
概要对变频电机产生的干扰信号有强劲的抗干扰性可以切换电压、电流输出
WGA-120A是小型轻量而且价格低廉的载波型测量仪器用信号放大器，有手动平衡式和自动平衡式两种产品，
适合于用应变片式传感器测量载荷、压力、扭矩以及位移等。
此外，可用内部跳线来切换电桥电源、灵敏度调整范围、校准值以及频率特性，可方便地变更特性。
种类
| 电源规格 | WGA-120A-00 DC WGA-120A-01 AC 100V WGA-120A-02 AC 200V WGA-120A-03 AC 240V WGA-120A-10 DC WGA-120A-11 AC 100V WGA-120A-12 AC 200V WGA-120A-13 AC 240V |
|---|---|
| 电源电压范围 | WGA-120A-00 DC 10.5～15V WGA-120A-01 AC 90～110V WGA-120A-02 AC 180～220V WGA-120A-03 AC 216～264V WGA-120A-10 DC 10.5～15V WGA-120A-11 AC 90～110V WGA-120A-12 AC 180～220V WGA-120A-13 AC 216～264V |
| 消耗电力 | WGA-120A-00 3.5W或以下 WGA-120A-01 6.5VA或以下 WGA-120A-02 6.5VA或以下 WGA-120A-03 6.5VA或以下 WGA-120A-10 3.5W或以下 WGA-120A-11 6.5VA或以下 WGA-120A-12 6.5VA或以下 WGA-120A-13 6.5VA或以下 |
| 平衡 | WGA-120A-00 手动 WGA-120A-01 手动 WGA-120A-02 手动 WGA-120A-03 手动 WGA-120A-10 自动（外部接点也可以） WGA-120A-11 自动（外部接点也可以） WGA-120A-12 自动（外部接点也可以） WGA-120A-13 自动（外部接点也可以） |
规格
输入通道数 1 适用传感器 应变片式传感器 适合电桥电阻 87.5～1000Ω（多可并联4台350Ω传感器。
但未满175Ω时，电桥电源电压仅限2，1Vrms）电桥电源 5，2，1 Vrms 矩形波（通过内部跳线切换） 额定输出 电压：±10V(载荷电阻2kΩ或以上)
电流：4～20mA(载荷电阻500Ω或以下，相对电压输出0～10V)
(通过内部跳线切换)零点调整范围 ±1.5mV/V或以内
请根据型号名选择手动平衡调整、自动平衡调整灵敏度调整范围 ×2000，×4000，×10000(通过内部跳线切换)
×0.4～×1.0(微调器调整)校准值 用并联电阻法得到的校准值
电桥电阻为350Ω时，0.25，0.05mV/V
(通过内部跳线切换)频率特性 10，30，100，500Hz的4段（通过内部跳线切换) 非线性 ±0.1%FS或以内 SN比 53dBp-p或以上
【条件】灵敏度：×10000，0.5(微调器调整)
频率特性：500Hz
电桥电阻：120Ω
电桥电源：2Vrms稳定度 温度
零点：±0.2μVRTI /℃或以内
灵敏度：±0.05%/℃或以内
时间
零点：±0.5μVRTI /8H或以内
灵敏度：±0.2%/8H或以内
【条件】
灵敏度：×10000，1.0(微调器调整)
电桥电阻：120Ω
电桥电源：2VrmsCompliance Directive 2014/30/EU（EMC）
Directive 2014/35/EU（LVD）
Directive 2011/65/EU（RoHS）使用温湿度范围 -10～50℃，20～85%（无结露现象） 外形尺寸 44（W）×90（H）×80（D）mm（不含凸起部） 重量 DC电源规格：约350g
AC电源规格：约450g面板加工尺寸 45.0×93.4mm 标配件 操作说明书 选购件 AC100V用电源线 P-23
AC200V用电源线 P-28
DIN导轨安装板 EDP-70
