上海共和电业kyowa日本进口WGA-680A信号放大器
产品型号：WGA-680A
产品品牌：日本kyowa共和电业
产品简介：
采样频率4000次/秒、分辨率24位的高处理性能充实的比较功能(上上限、上限、OK 、下限、下下限)标准装备模拟(DA)输出备有品种丰富的接口(BCD输出, RS-232C, RS-485,CC-Link)数值和比较器的LED可根据状态显示3种颜色(红、绿、橙)特点
上海共和电业kyowa日本进口WGA-680A信号放大器
上海共和电业kyowa日本进口WGA-680A信号放大器
采样频率4000次/秒、分辨率24位的高处理性能充实的比较功能(上上限、上限、OK 、下限、下下限)标准装备模拟(DA)输出备有品种丰富的接口(BCD输出, RS-232C, RS-485,CC-Link)数值和比较器的LED可根据状态显示3种颜色(红、绿、橙)特点
与应变片式传感器组合后，可通过高速检测进行载荷等物理量的直接读取，是小型低价格的信号放大器。所有
操作均可通过前面显示屏的键执行。
上下限比较功能与模拟输出（DA）为标准配置。高速采样可在压入及冲压等快速现象的测量，控制时发挥威力。
| 号名称 | WGA-680A-00 无选购配件 WGA-680A-01 BCD/TEDS WGA-680A-02 RS-232C/TEDS WGA-680A-03 RS-485/TEDS WGA-680A-04 CC-Link WGA-680A-10 无选购配件 WGA-680A-11 BCD/TEDS WGA-680A-12 RS-232C/TEDS WGA-680A-13 RS-485/TEDS WGA-680A-14 CC-Link |
|---|
规格
输入通道数 1 适用传感器 应变片式传感器（全桥） 适用电桥电阻 87.5 Ω～1 kΩ（多可并联4个350 Ω传感器） 电桥电源 可以选择DC 2 V，10 V 测量范围 -3.2～3.2 mV/V（含零点调整范围） 零调整范围 测量范围内（切断电源时为非保持） 非线性 ±（0.02%FS＋1 digit）或以内 稳定度 零点 : ±0.25 μVRTI /℃或以内
灵敏度 : ±0.01%/℃或以内采样速度 4000次/秒 AD分辨率 24位 校准功能 实际负荷标定、灵敏度注册标定、数值注册标定 平滑功能 模拟滤波器：10，30，100，300 Hz
衰减特性：-12 dB/oct.
平均移动：0，2，4，8，16，32，64，128，256，512，1024，2048次
小刻度：1，2，5，10，20，50，100，200，500，100，200，1000归零功能 零追踪功能（在设定范围内自动数字归零）
零附近零功能（处于0～9的设定范围内时，显示为零）加算功能 设定范围： ±99999 原始值显示功能 －3.2000～3.2000 mV/V （5位）
精度：±0.1%FS或以内比较功能 设定点数：4点
模式：登录有4组模式文件（比较值），可通过功能设定来切换
种类：上上限（HH）、上限（HI）、下限（LO）、下下限（LL）
设定范围：±99999
滞后：0～99999
比较功能：通常时/保持时
上下限配置：配置各比较器的上限或下限判定功能 点数：1点
种类：OK保持功能 数字峰值/谷值保持
（无模拟峰值/谷值保持功能）
种类：任一点保持、峰值保持、谷值保持、峰值到峰值保持、区间峰值保持、时间峰值保持、区间谷值保持、时间谷值保持、区间峰值到峰值保持、时间峰值到峰值保持
延迟时间：0.00～9.99秒
检测时间：0.01～9.99秒显示 显示范围：±99999（可任意设定小数点位置）
刷新速度：0.12，0.24，0.49，0.98，1.95，3.90，7.80，15.6次/秒
（通常显示模式时）
显示模式：通常时、保持时
比较判断：5点（HH，HI，OK，LO，LL）
设定内容：2点（HOLD，LOCK）控制输入 点数：3点
种类：零指令、保持指令、复位指令
信号方式：无电压接点信号或开路集电极信号（NPN）
（施加DC 12 V的电压时，通过5 mA的电流)控制输出 点数：5点
种类：HH，HI，OK，LO，LL
输出形式：开路集电极（NPN） DC 30 V，20 mA max电平测试功能 可以显示任意数值
加算显示功能：无效、有效
设定范围：±99999
电平测试：ON，OFF电源 AC电源规格 AC 100 V～240 V，消耗功率：20 VA或以下
DC电源规格 DC 10 V～30 V，消耗功率：10 W或以下外形尺寸 96（W）×96（H）×126（D）mm（不含凸起部分） 重量 约750 g（不含选购件） 使用温湿度范围 -10～50℃，20～80%（无结露现象） Compliance Directive 2014/30/EU（EMC）
Directive 2014/35/EU（LVD）（仅适用于AC规格产品）
Directive 2011/65/EU，
(EU)2015/863 (10 restricted substances) (RoHS)标配件 操作说明书（CD-R）
单位贴纸
控制输入输出端子台
连接电缆用一字螺丝刀选购件 AC 100 V用电源线 P-23
AC 200 V用电源线 P-28
NDIS4102（7针）接头用输入电缆（6芯）
U-29（50 cm），U-30（1 m），U-31（2 m），U-32（5 m）
NDIS4102（7针）接头用输入电缆（4芯）
U-33（50 cm），U-34（1 m），U-35（2 m），U-36（5 m）
电线安装插座 35505-6000-BOM GF（WGA-680A-04/14）
分歧接头Y型 35715-L010-B00 AK（WGA-680A-04/14）
终端接头 35T05-6M00-BOM GF（WGA-680A-04/14）选购件规格
BCD数据输出
输入 点数：2点（保持输入、输出禁止输入）
输入形式：无电压接点信号或开路集电极信号（NPN）
（施加DC 12 V的电压时，通过5 mA的电流）输出 数据20点（4点×5位）
-符号、过载、EOC（变换结束）、保持区间输出、检测区间输出
输出形式：开路集电极（NPN）DC 30 V，20 mA max输出次数 约15.6，约31.3，约62.5，约125次/秒 输出逻辑 数据逻辑：正逻辑、负逻辑
EOC逻辑：正逻辑、负逻辑
符号逻辑：正逻辑、负逻辑RS-232C
信号方式 RS-232C 全双工方式 传送方式 同步调整式 通信速度 2400，4800，9600，19200 bps 位构成 数据位 : 7
停止位 : 1
奇偶位 : 奇数RS-485
信号方式 RS-485半双工方式 通信速度 2400，4800，9600，19200 bps 位构成 数据位 : 7
停止位 : 1
奇偶位 : 奇数设备ID 1～99 TEDS
适用传感器 遵从IEEE template No.33的信息的传感器
（电缆长度30 m或以下）接口 支持IEEE1451.4 Mixed Mode Transducer Interface Class2 校对功能 读取TEDS数据，自动登录灵敏度 CC-Link
版本 Ver.1.10 局种 远程设备局 占有局数 1，2，4局 传送速度 10M，5M，2.5M，625k，156k bps 局号 1～64局 连接电缆 支持CC-Link Ver.1.10的电缆

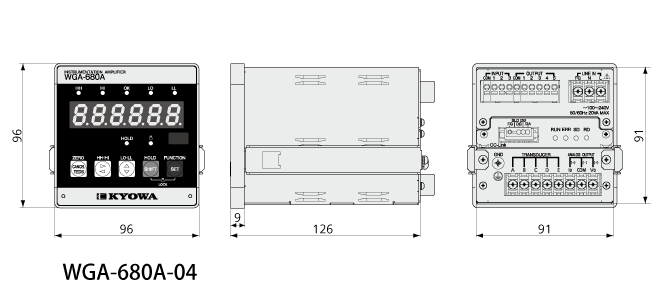

（附屏蔽3芯双绞线电缆）外形尺寸图
