日本SHOWA昭和7102B现场平衡器
产品型号：7102B
产品品牌：日本昭和SHOWA
产品简介：
日本SHOWA昭和7102B现场平衡器
Model-7102B
フィールドバランサ ポータブルバランサ

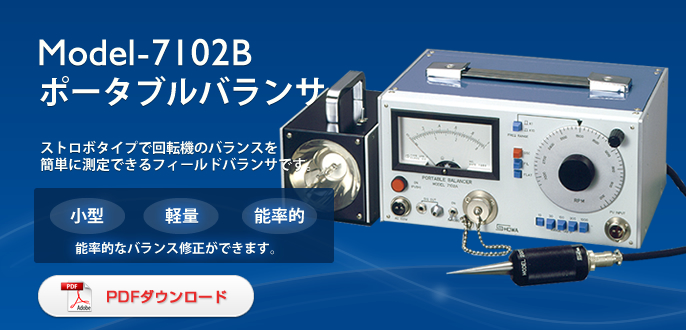

日本SHOWA昭和7102B现场平衡器
Model-7102B
フィールドバランサ ポータブルバランサ
ストロボタイプで回転機のバランスを簡単に測定できるフィールドバランサです。
ストロボ方式で現場での回転機材用フィ-ルドバランサです。
修正できる回転数は、600～30,000rpmと広帯域です。
モニタ用出力端子があり、波形観測や記録が可能です。
専用の計算機により、修正位置と修正重量が簡単に求められます。
小型軽量で、携帯に便利なケース入りです。
現場に持ち運んで、能率的なバランス修正ができます。
位相検出には、ストロボ方式を採用しているため、速く確実な計測ができます。
| ① 回転体は、回転軸に対して質量が均一でない場合、つまりアンバランスの状態では、遠心力によって力が加わります。その力は、ベアリング・ロータ・保持構造物等の破損原因となります。 |
| ② アンバランス振動の原因は、ロータの偏心、不均質、たわみなど多くあります。また、経年変化による腐食や摩耗、付着物などにより、アンバランスが発生することがあります。研削盤などでは、ドレッサや研削によって アンバランスが生じます。 |
| ③ フィールドバランサは、ロータを装着したままバランス修正ができる利点があります。それは、機械を分解して、据え置き型のバランシングマシンにかけるのに較べると、はるかに費用と時間の節約になります。 |
| ④ 回転体の質量のばらつきは、そのアンバランス原因のベクトル合成により、１つのヘビースポットにある（但 し、２面バランス修正法では２つ）と考えられます。バランス取りは、そのヘビースポットの位置と量をいかに能率的に見つけられるかの方法です。 |
| ポータブルバランサ本体/Model-7102B | 1台 |
| 振動検出器/Model-2007 | 1台 |
| 同上用ケーブル 3m | 1本 |
| ストロボスコープ | 1台 |
| ショルダーケース | 1台 |
| 取扱説明書 | 1部 |
| オプション（別売）/ソフト内蔵計算機 CAL-40 | 70,000円(消費税別) 1台 |
| オプション（別売）/マグネット MG-2 | 8,000円(消費税別) 1個 |
| 価格 480,000円(消費税別) | |
|---|---|
| 適応検出器 | Model-2007 動電型検出器 80mV/cm/sec |
| 測定レンジ | 10/30/100/300/1000μmP-Pフルスケール オプション仕様にて高感度型もあります。 3/10/30/100/300μmP-Pフルスケール(OP) |
| 回転数範囲 | 600～30,000rpm |
| フィルタ特性 | バンドパスフィルタ Q=10 300～3,000rpm(×１レンジ) 3,000～30,000rpm(×10レンジ) |
| モニタ出力 | ±1V/フルスケール（入力抵抗10kΩ以上の時）または 5mA/フルスケール（入力抵抗20Ω以下の時） 出力調整器付 |
| ストロボスコープ | ハンディタイプでクセノンランプ使用。 閃光時間5～10μsec |
| 電源 | AC100V 50/60Hz 30VA |
| 外形・質量 | 120(H)×240(W)×150(D)mm, 約2.5kg |
| アクセサリー | バランス修正用計算機（CAL-40）（オプション） センサ固定用マグネット（MG-2）（オプション） |
