日本小野FP-4135汽车式正排量式流量检测仪
产品型号:FP-4135
产品品牌:日本小野ONOSOKKI
产品简介: 日本小野FP-4135汽车式正排量式流量检测仪 FP-4135-车辆体积流量检测器,DF-2200汽车燃料流量计通过与或FM系列数字流量计,汽油和柴油,正排量实现燃料的流量测量,如以高精度煤油组合它是流速检测器。

日本小野FP-4135汽车式正排量式流量检测仪

日本小野FP-4135汽车式正排量式流量检测仪

FP-4135-车辆体积流量检测器,DF-2200汽车燃料流量计通过与或FM系列数字流量计,汽油和柴油,正排量实现燃料的流量测量,如以高精度煤油组合它是流速检测器。


流速范围为0.1〜200升/小时(测量范围比2000:1)在使用低发热量的燃料的时间怠速到大流量的高负荷区域,如醇中的宽范围实现从微小流量测量的这是可能的。


另外,由于流量检测单元紧凑并且可以在-30℃至+ 100℃的温度范围内使用,所以它可以安装在发动机室中并且可以处理实际的燃料消耗测量。


特点

高精度:流量测量范围0.1至200 L / h,精度±0.2%,分辨率0.01 mL

考虑到发动机室的温度变化和环境试验,它对应于-30至100℃的环境抵抗温度

通过集成燃料消耗测量和过滤器小型化所需的温度传感器,节省70%*的空间

从汽油到酒精和柴油燃料的各种燃料的标准

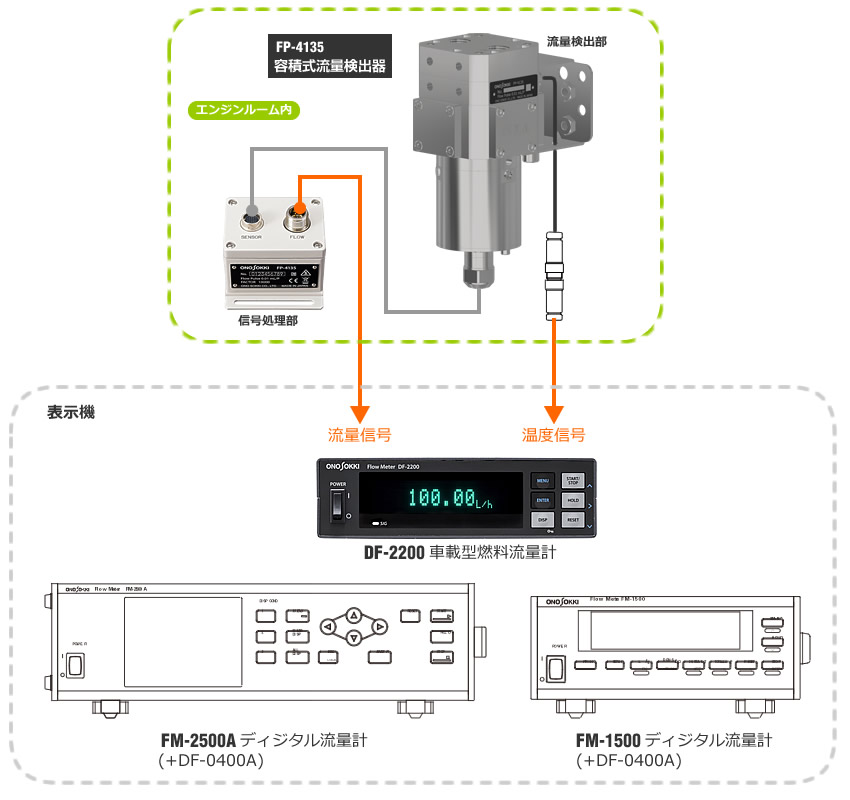

系统配置图

日本小野FP-4135汽车式正排量式流量检测仪

规范



FP-4135正位移流量检测器

测量项目

流速/温度

检测方法

流量:体积类型(活塞类型)

温度:电阻温度检测器(Pt100Ω)

可用流体

汽油/煤油/轻油/重油/发动机油/石油类通用液压油/甲醇/乙醇/酒精和汽油混合物/刹车油等

•根据产生沉淀物的条件,可能无法使用。请小心。

润湿部件材料(流量检测部件)


阀体/侧板/连杆/曲轴/销/顶板:SUS 303

轴承箱:SUS 316

活塞:SUS 303(镀硬铬)

轴承/曲柄销:SUS440C

磁铁:钕磁铁(镀镍)

O型圈:特种氟橡胶

过滤器:SUS 304

润湿部件材料(温度检测部件)

SUS 316

测量范围

测量范围流速:0.1至200 L / h

温度:-30至100°C

测量精度

流速:读数值的±0.2%(测量条件:20°C,50%RH,Kurensol HS)

温度:A级

压力损失

当它是4 kPa或更低/ 60 L / h(汽油)时
低分辨率

0.01毫升

过滤器(内置探测器)*

过滤器过滤能力:33μm(入口侧),770μm(出口侧)

符合指标

DF-2200汽车燃油流量计

FM - 2500A数字流量计+ DF - 0400 FP系列检测器测量模块

FM-1500数字流量计+ DF-0400 FP系列检测器的测量模块

输出信号(流量)

电缆:FP-0015(5 m)/ FP-0016(10 m)/ FP-0017(20 m)

连接器:TC 1108 - 21 B 10 - 5 M - 1(探测器侧)

     TC 1108 - 12 B 10 - 5 8.3(电缆侧)

输出信号(温度)

电缆:FP - 0025(5 m)/ FP - 0026(10 m)/ FP - 0027(20 m)

连接器:R03 - PB3F(电缆侧)

     R03 - JB3M(传感器侧)

进/出口Rc 1/4
一般规格工作压力

8兆帕

工作温度范围

流量检测器:-30至100°C(环境温度,液体温度,非冷冻)

信号处理器:-30至70°C(环境温度)

工作湿度范围相对湿度为5%至80%(非冷凝)
储存温度范围

流量检测器:-40至110°C(环境温度,液体温度,非冷冻)

信号处理器:-40至80°C(环境温度)

存储湿度范围存储湿度范围5至85%RH(非冷凝)
防振(通电)加速度有效值:27.3 m / s 2
10至1000 Hz随机振动
3轴每个方向1小时
抗冲击性(无通电)加速度峰值:500 m / s 2
3轴两个方向:±X / Y / Z共计3次18次
正弦半波:工作时间11 ms
输入电源电压DC 12 V
•由DF-2200车载燃油流量计或FM系列数字流量计提供

流量检测器:约2.0 kg
流量检测器:约0.4 kg

附件

说明书

合规标准CE标志

EMC指令:2014/30 / EU标准EN 61326-1

RoHs指令:2011/65 / EU标准EN 50581

价格(含税)¥1,000,000( ¥1,080,000)

*在台式发动机工作台上使用时,可以通过在流量计的初级侧安装外部过滤器来延长过滤器清洁维护周期。(单独估算过滤器)
