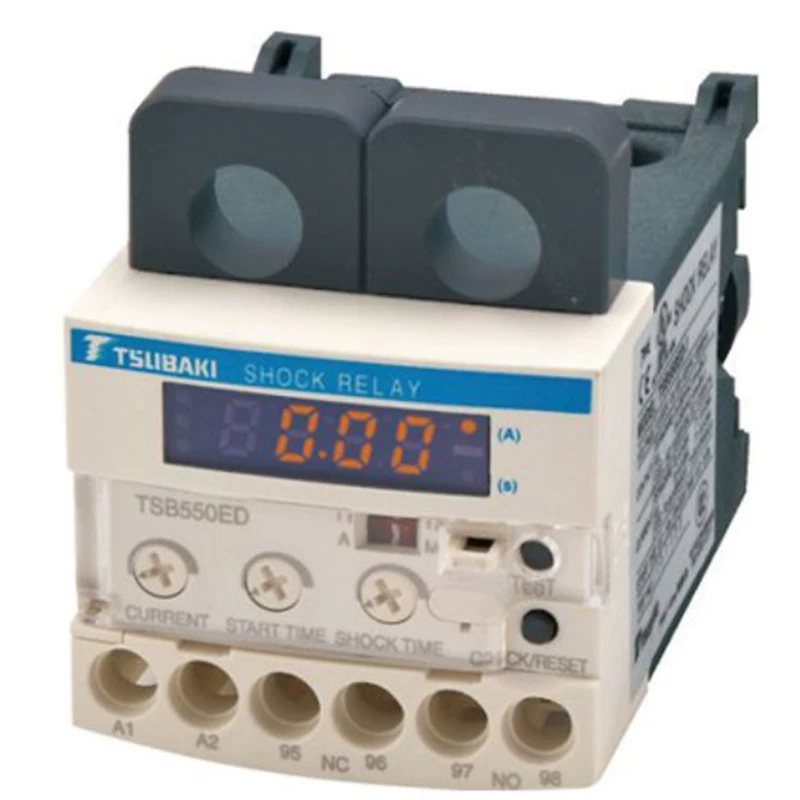

日本TSUBAKI椿本冲击继电器TSB020ED ED系列冲
发布时间： 2026-07-01 点击次数： 次日本TSUBAKI椿本冲击继电器TSB020ED ED系列冲击继电器原装进口
标准规格 型号 TSB020ED TSB075ED TSB220ED TSB550ED 发动机 适用
电机
*1200V级 CT 直通计数选择
DIP 开关*4T2 0.1千瓦 0.4千瓦 1.5千瓦 3.7千瓦 T1 0.2千瓦 0.75千瓦 2.2千瓦 5.5千瓦 400V级 CT 直通计数选择
DIP 开关*4T2 0.1、0.2千瓦 - 2.2千瓦、3.7千瓦 7.5千瓦 T1 0.4、0.75千瓦 1.5千瓦 5.5千瓦 11千瓦 检测电流频率 20-200赫兹 电机电路电压 交流600伏 50/60赫兹 工作电源电压 24~240VAC/DC±10%，50/60Hz
保护功能过载 当前
设定范围
*3CT直通选择
拨码开关T2 0.20 至 1.20
安培（以 0.01 安培为增量）1.20 至 3.20
安培（以 0.02 安培为增量）3.00 至 10.0A
（以 0.1A 为增量）6.00 至 26.0A
（以 0.2A 为增量）T1 0.40 至 2.40 安培
（以 0.02 安培为增量）1.80 至 5.80
安培（以 0.04 安培为增量）4.00 至 14.0A
（以 0.1A 为增量）9.00 至 34.0A
（以 0.25A 为增量）
*2开始时间*3 0.2 至 10.0 秒（以 0.2 秒为增量） 震撼时刻*3 0.2 至 5.0 秒（以 0.2 秒为增量）
准确性当前检测精度 ±5% ±1 位数或更小
（但是，当与逆变器一起使用时，±10% ±1 位数或更小）时间精度 ±5% ±1 个字以内 约束启动 启动期间，如果电流超过设定值的 200%，
则设备会在启动时间设定时间 + 0.2 秒后跳闸。
输出继电器联系评级 3A，250VAC（cosφ=1） 小允许负荷 直流24V，4mA 寿命 额定负载下循环80,000次 联系配置 1a1b 手术 通电且运行正常：无兴奋状态；触发：兴奋状态 返回 行程恢复选择
拨码开关一个 恢复到正常电流值后，将在 1 秒内自动恢复。 M 按下 RESET 按钮进行手动复位。
绝缘外壳到电路 直流500伏，10兆欧姆 耐压 外壳到电路 2000伏交流电 60赫兹 1分钟 继电器触点 1000伏交流电 60赫兹 1分钟
使用环境使用地点 室内，一个不会被弄湿的地方 湿度温度 -20 至 +60°C 环境湿度 相对湿度30-85%（无冷凝） 海拔 2000米或更短 功耗 2.0瓦或更低 近似质量 0.25公斤或以下 *1. 适用电机仅供参考，请在确认电流值后再做选择。单相电机也请在确认电流值后再做选择。
*2. 由于显示屏位数的限制，10A及以上电流的设置将显示如下：10.0A → 10.2A → 10.5A → 10.7A → 11.0A。
*3. 电流和时间的设置范围在设置时可显示的范围内，可能存在±1位的误差。
*4. 选择T1时，请务必将穿线数量设置为1；选择T2时，请务必将穿线数量设置为2。
